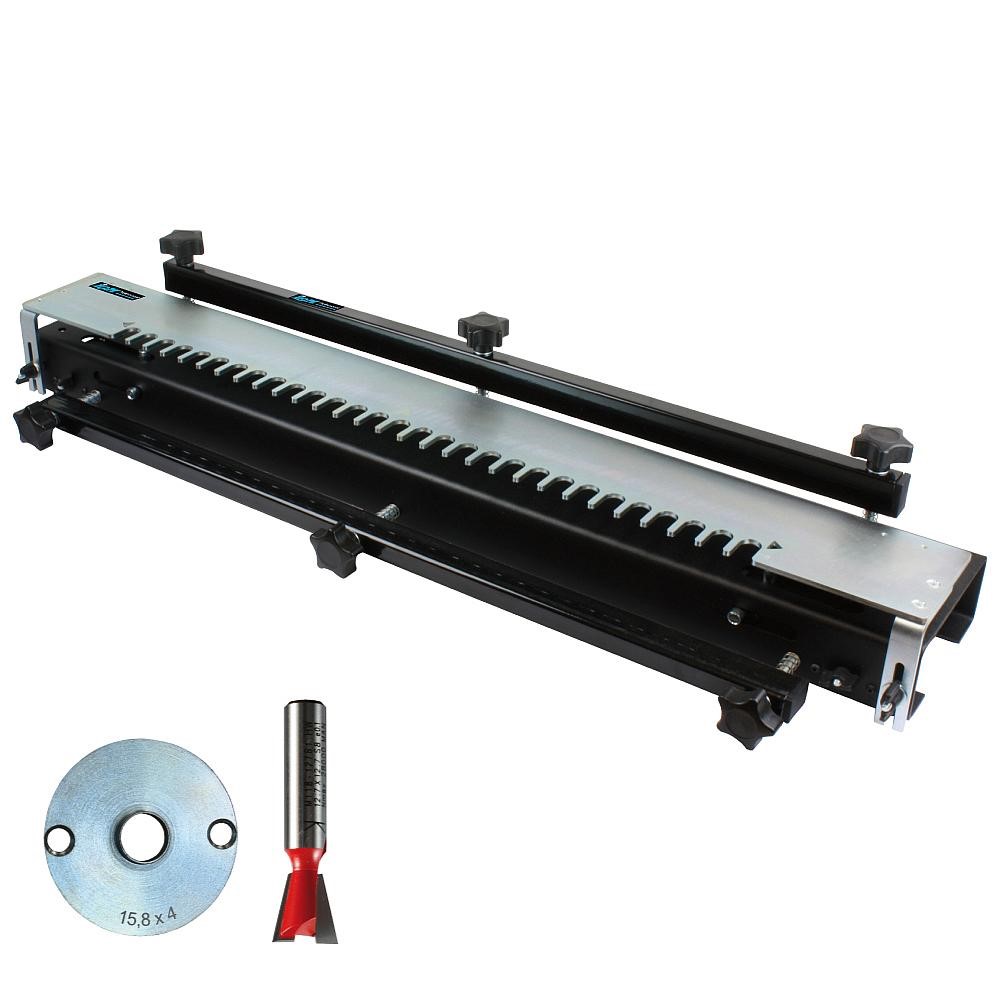

IGM CMT FD600 Univerzální cinkovací přípravek šablona FD600
Snadno a rychle vyrobíte elegantní spoje. Vhodné pro všechny typy horních frézek.
• Dvě velikosti přípravku.
• Pevné ocelové tělo.
• Přesná laserem řezaná šablona z 4mm pozinkovaného ocelového plechu.
• Masivní držáky šablony.
• Posuvné dorazy pro jednoduché ustavení dílů vzhledem k šabloně.
• Robustní ocelové přítlaky
• Jednoduché nastavení a používání.
• Šablony pro minirybinu, čepový spoj a otevřenou rybinu jsou k dispozici jako příslušenství.
• Speciální úchytné otvory pro umístění dorazů na šabloně.
IGM cinkovací přípravek je určen pro výrobu polokrytých rybinových spojů pomocí ruční frézky a stopkové frézy. Polokryté rybinové spoje se nejčastěji používají na zásuvkách z masivního dřeva. Díky volitelným šablonám lze přípravek rozšířit na výrobu různý typů spojů, jako jsou čepové spoje, otevřené rybinové spoje, které využijete pro výrobu nábytku z masivního dřena, šperkovnice nebo pracovní bedny z masivního dřeva. Robustní přítlaky bezpečně upnou i větší dílce. Jednoduše obrobek upevníte na tělo přípravku, upnete zvolenou šablonu, nastavíte hloubku frézování a pomocí kopírovacího kroužku upnutého v ruční frézce vyfrézujete zvolený spoj. Cinkovací přípravek je vyroben v České Republice.
Parametry:
• Průměr kopírovacího kroužku: 15,8 x 4mm
• Max. průměr základny frézky: 180mm
• Velikost spoje: 12,7mm 14°
• Tloušťka obrobku: 11 - 25mm
• Šířka obrobku: 610mm
Součást balení:
• Kompletní cinkovací zařízení
• 12,7mm šablonu pro polokrytý rybinový spoj
• Kopírovací kroužek D15,8 4mm
• HM Rybinovou frézu D12,7 x 12,7/14° stopka 8mm
• Jasný a přehledný návod k obsluze
Do některých typů horních frézek není možné přímo upnout IGM kopírovací kroužek. Pomocí průhledné redukční desky FRB170, kterou připevníte na základnu Vaší horní frézky, přesně vycentrujete a upnete IGM kopírovací kroužky. Kód FRB170.
| Výrobce | IGM |
Technický popis
- kompletní cinkovací zařízení
- 12,7 mm ršablonu pro polokrytý rybinový spoj
- kopírovací kroužek prům. 15,8x4 mm (kod FGB-15804)
- jasný a přehledný návod k obsluze
- Ocelová pozinkovaná šablona s přesným vedením a označením typu spoje.
- Speciální úchytné otvory pro umístění dorazů na šabloně.
- Pracovní tloušťka dílů od 11 mm do 25 mm.
- Max. pracovní šířka 610 mm
- Přesné dorazy pro symetrické spoje s barevným označením.
- Masivní ocelové tělo s přesnou konstrukcí.
- Robustní ocelové přítlaky.
Redukční deska
Do některých typů horních frézek není možné
přímo upnout kopírovací kroužek. Pokud je
S-BASE připevněna k základně frézky, umožňuje
upnutí těchto kopírovacích kroužků pro
všechny typy frézek, které mají na desce stolu
závitpro upevnění
Deska je vyrobena z průhledného
PETG. Otvory pro upnutí lze
jednoduše a rychle
provrtat a desku
připevnit k základně frézky.
Nástroj pro FD600
HM Rybinová fréza Ø 12,7 x 12,7 / 14°
Stopka 8 mm Obj. kod F118-12781
FD300 obsahuje:
FD300
- Kompletní cinkovací zařízení
- 12,7 mm šablonu pro polokrytý rybinový spoj
- Kopírovací kroužek Ø 15,8 x 4 __obj. kód FGB-15804
- Jasný a přehledný návod k obsluze
