- Motor - výkon S1 100 % [W]: 550
- Motor - příkon S6 40 % [W]: 800
- Napájecí napětí [V]: 400
- Vrtací výkon max. [mm]: 20
- Rychloupínací sklíčidlo [mm]: 1 ÷ 16 / B 18
- Kužel vřetena: MK 2
- Rozsah otáček [U.min-1]: (16) 180 ÷ 2 840
- Vyložení vřetena [mm]: 180
- Naklápění stolu [°]: ±45
- Vzdálenost vřeteno / stůl max. [mm]: 415
- Vzdálenost vřeteno / základna [mm]: 605
- Zdvih pinoly [mm]: 80
- Průměr sloupu [mm]: 72
- Rozměry stolu [mm]: 290 x 290
- Základna [mm]: 205 x 205
- Rozměry stroje (Š x H x V) [mm]: 380 x 620 x 1 000
- Hmotnost ca. [kg]: 54

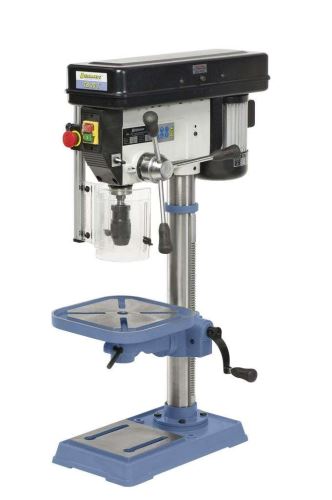

BERNARDO TB 20 T Stolní stojanová vrtačka 400V Obj.č. 01-1041
Skladem u dodavatele
Stolní vrtačka Bernardo TB 20 T (400 V)
Cenově výhodná stolní vrtačka Bernardo s pohonem klínovými řemeny na 400 V, která je ideální pro kutily a výukové dílny (školící zařízení).
- Přepínač pravého a levého chodu vřetene
- Rozměrný stůl s diagonálně vedenými T-drážkami a výškovým nastavením pomocí ozubeného hřebene
- Vrtací stůl je možno naklápět v rozmezí ±45°
- Kvalitní kuličková ložiska zajišťují vysokou přesnost chodu vřetena
- Přesné rychloupínací sklíčidlo je součástí dodávky
- Dodáváno s T-drážkami i na rovné a přesně obrobené ploše základové desky
- Výkonný hliníkový motor s vysokým krouticím momentem v provedení IP 54
- Pohodlné ovládání pomocí ergonomicky tvarovaných rukojetí
Součásti dodávky stolní vrtačky Bernardo
- Rychloupínací sklíčidlo 1 - 16 mm /B 16
- Upínací trn MK 2 / B 16
- Výškově stavitelný ochranný kryt
- Samostatný nouzový vypínač
- Kameny do T drážky
- Pravý a levý chod
- Servisní nářadí
Technické parametry
| Výrobce | BERNARDO |
Technický popis
BERNARDO Stolní vrtačka TB 20 T (400 V) Obj.č. 01-1041 DOPRAVA ZDARMA
Výkon 550 W
Kužel vřetene MK 2
Otáčky 2770 ot/min
Příkon 800 W
Počet rychl. stupňů 16
Napětí 400 V
Průměr sloupu 72 mm
Průměr vrtáku [ocel] 20 mm
Rozměry (š x h x v) 380 x 620 x 1000 mm
Rozměry stolu 290 x 290 mm
Rozměry stroje základny 205 x 205 mm
T-drážky velikost 16 mm
Vyložení 180 mm
Vysunutí vřetene 80 mm
Hmotnost 54 kg
Vzdálenost vřetene a stolu 415 mm
Cenově výhodná stolní vrtačka s pohonem klínovými řemeny na 400 V, která je ideální pro kutily a výukové dílny (školící zařízení).
- Kvalitní kuličková ložiska zabezpečují soustřednost běhu pinoly s vysokou přesností (< 0,03 mm), měřeno na pinole
- Použití vyvážených řemenic a kvalitních řemenů garantuje klidný a tichý chod
- Vrtací stůl naklápěcí (± 45°), výškově stavitelný pomocí hřebenové tyče.
- Dodáváno s T-drážkami na rovné ploše základní desky
- Výkonný motor z Al slitiny v provedení IP 54
- Přesné rychloupínací sklíčidlo je součástí dodávky
- Obrobená plocha základny pro upínání vyšších obrobků
- Pohodlné ovládání pomocí ergonomicky tvarovaných rukojetí
- Ergonomické rukojeti pro komfortní práci
Součásti dodávky:
- Upínací trn MK 2 / B 18
- Rychloupínací sklíčidlo 1 ÷ 16 mm / B 18
- Ochranný kryt
- Kameny do T drážky
- Obslužné nářadí
