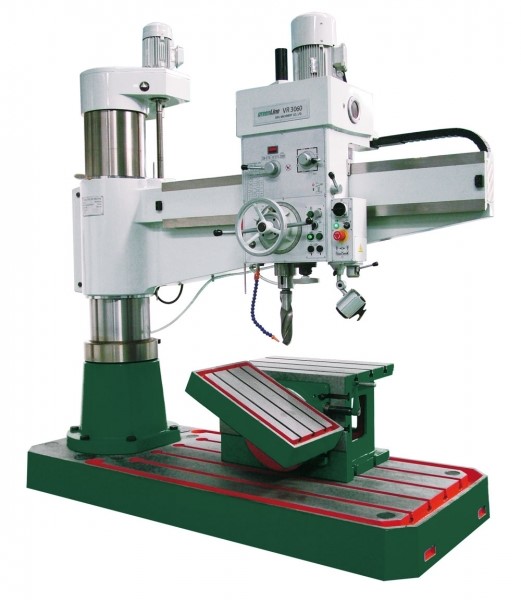

GreenLine Radiální vrtačka VR 3060
Přesná a masivní radiální vrtačka, ideální pro univerzální použití při sériové výrobě.
Na dotaz
- Plynulá regulace otáček vřetene pomocí frekvenčního měniče
- Digitální ukazatel počtu otáček
- Koncové dorazy polohy vřetene
- Hydraulické upínání ve všech osách
- Tlačítko mazání a elektrorozvaděč na pravé straně vřeteníku
- Trochoidní mazání olejem
- S bezpečnostními prvky
- Bezpečnostní prvky lze také přidat na konec vodicího šroubu a vodicí plochy
- Elektrické díly odpovídající standardům CE, CSA, UL
- PLC řídící jednotka
- Elektronický kontrolní systém
- Elektronický ventil hydraulického systému
| Výrobce | greenLine |
| Vrtací výkon max. | ocel | 62 mm |
| Vrtací výkon max. | litina | 72 mm |
| Řezání závitů | ocel | M46 |
| Řezání závitů | litina | M52 |
| Kužel vřetena | MK5 |
| Rozsah rychlosti posuvu | 0,06 - 1,00 mm/ot |
| Otáčky | 38–2000ot/min |
| Plynulá změna otáček | Ano |
| Počet rychlostních stupňů | 8 |
| Vzdálenost vřeteno - sloup | 350 - 1600 mm |
| Vzdálenost vřeteno - pracovní stůl | 350 – 1250 mm |
| Rozsah posuvu vřetene | 315 mm |
| Rychlost zvedání/spouštění ramene | 1,2 m/min |
| Úhel otáčení vrtací hlavy | 180 ° |
| Průměr sloupu | 350 mm |
| Výkon hlavního motoru | 3000 W |
| Výkon zvedacího motoru ramene | 1500 W |
| Výkon hydraulického čerpadla pro zpevnění vřeteníku, sloupu a ramene | 750 W |
| Elektrické připojení | 400 V |
| Rozměry (š × v × h) | 2490×2600×1050mm |
| Hmotnost | 3800 kg |
- Upínací kostka 750 x 500 x 500 mm
- Šrouby M24 pro T-drážky, 4 ks
- Redukční pouzdro MK5 / MK4
- Redukční pouzdro MK4 / MK3
- Redukční pouzdro MK3 / MK2
- Klínový vyrážeč
- Klíč pro demontáž nástroje
- Kotvicí šrouby M24 x 500 mm, 6 ks
- Vrtací sklíčidlo 1 – 16 mm, B16
- Redukce MK4 / B16
