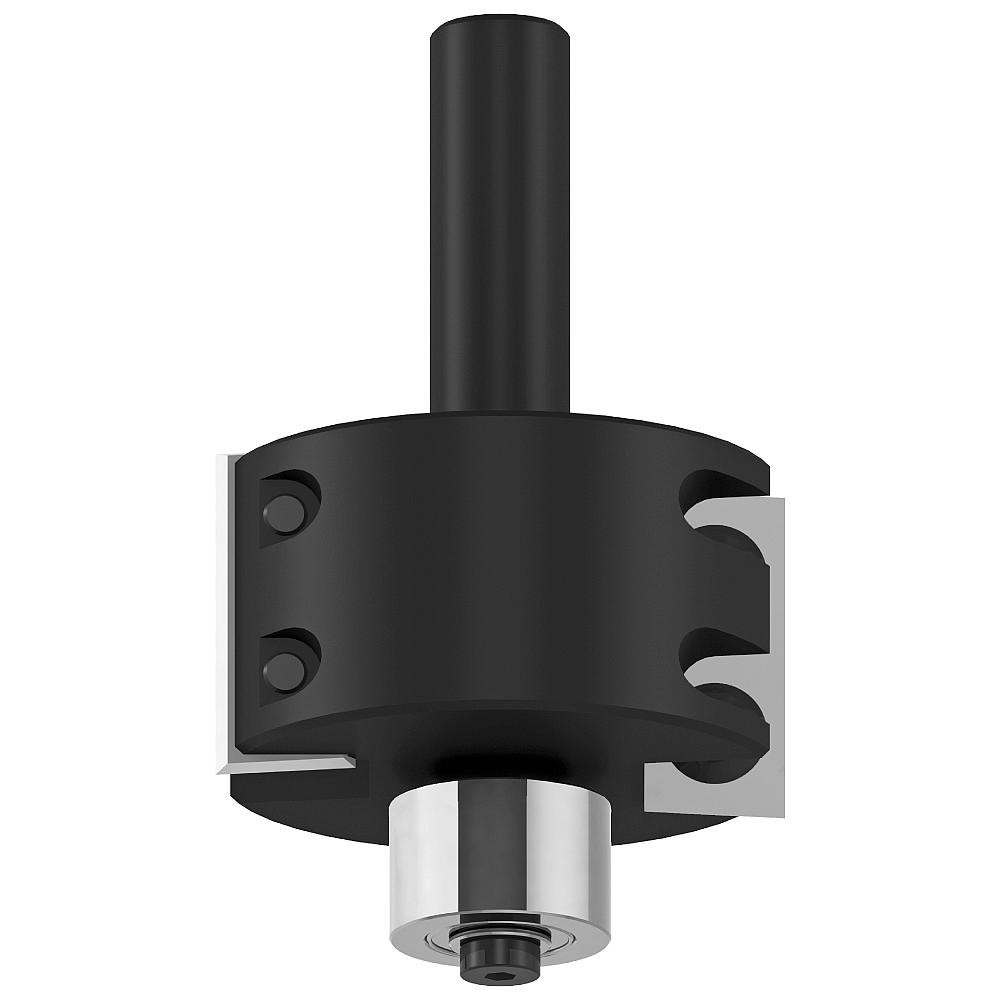

IGM F049 Velká falcovací fréza - H16 D50,8x28,3 L87,3 S=12 HM obj.č. F049-50821
Falcovací fréza je vybavena kopírovacím vodícím ložiskem D = 12,7 mm pro šířku falce H = 22 mm.
Pouze pro použití na frézovacím stolku.
K této fréze je možné dokoupit kopírovací ložiska, kterými vyrobíte různou šířku falce (H).
K volitelným ložiskům je zapotřebí dokoupit sadu s dlouhým šroubem F099-46300. Případně dokoupit vrchní podložku C54155200 a dlouhý šroub C99005900 (viz tabulka).
| Kód ložiska | Rozměr ložiska D = vnější průměr d = vnitřní průměr | Hloubka polodrážky / falc (H) | podložka (v balení) | podložka (příslušenství) | šroub (v balení) | šroub dlouhý (příslušenství) |
| F079-00300 | D12,7 d4,76 | 22 | F099-42300 | F099-05800 | ||
| F079-01800 | D15,8 d4,76 | 20,6 | F099-42300 | F099-05800 | ||
| F079-01900 | D19 d4,76 | 19 | F099-42300 | F099-05800 | ||
| F079-01700 | D22,2 d4,76 | 17,4 | C54155200 | F099-05800 | ||
| F079-01400 | D28,5 d4,76 | 14,25 | C54155200 | F099-05800 | ||
| F079-01600 | D34,9 d4,76 | 11,05 | C54155200 | C99005900 |
| Výrobce | IGM |
IGM F049 Velká falcovací fréza - H16 D50,8x28,3 L87,3 S=12 HM obj.č. F049-50821

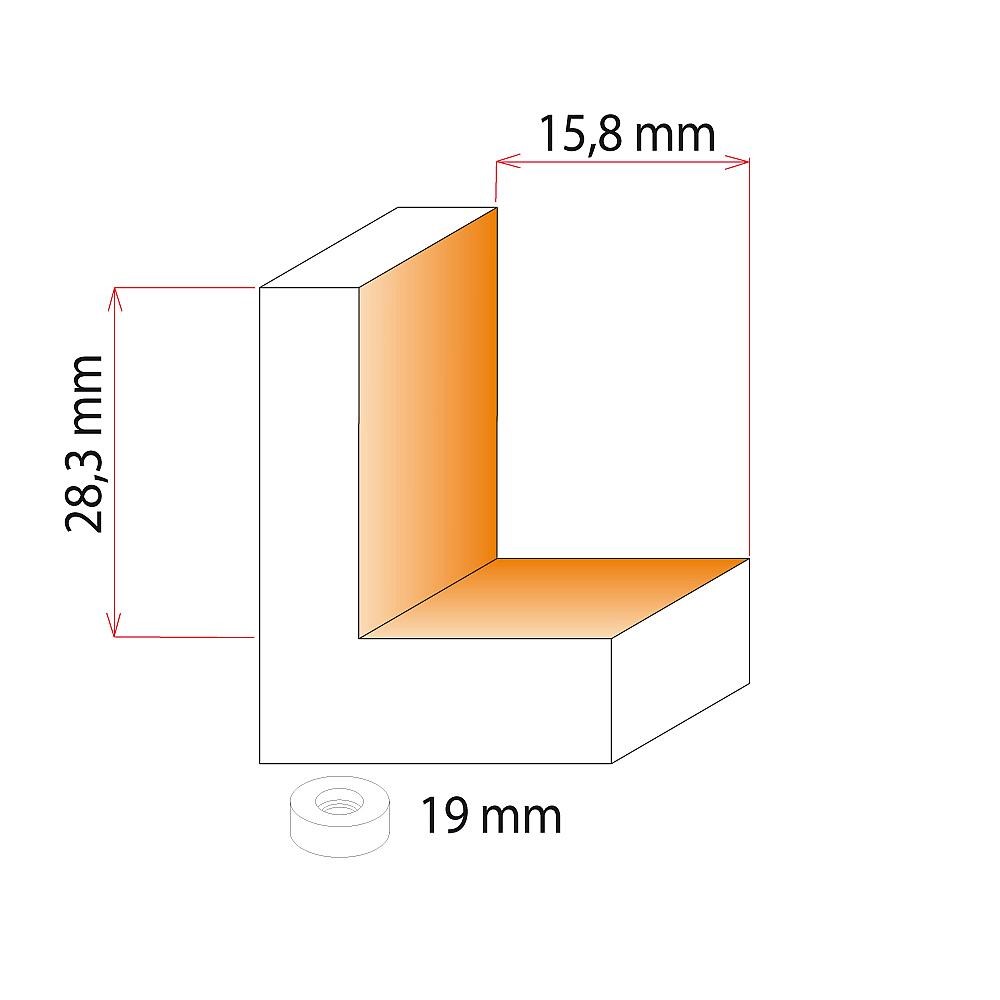

Velká falcovací fréza je dodávána se základní sadou ložisek a kroužkem 19 mm pro frézování 15,8 mm falcu. K této fréze je možné dokoupit 3 sady kopírovacích kroužků, se kterými vyrobíte 17 různých rozměrů falců. Při frézování falců větších než 12 mm provádějte vícenásobné úběry pomocí postupného zvětšování hloubky.
Pouze pro použití na frézovacím stolku.
• Šikmé ostří pro lepší odvod třísek
• pro ořezávání i nejobtížnějších dílů podle šablony
• HM tvrdokovové břity
• speciální kopírovací ložisko na čele frézy
• prodloučená délka ostří

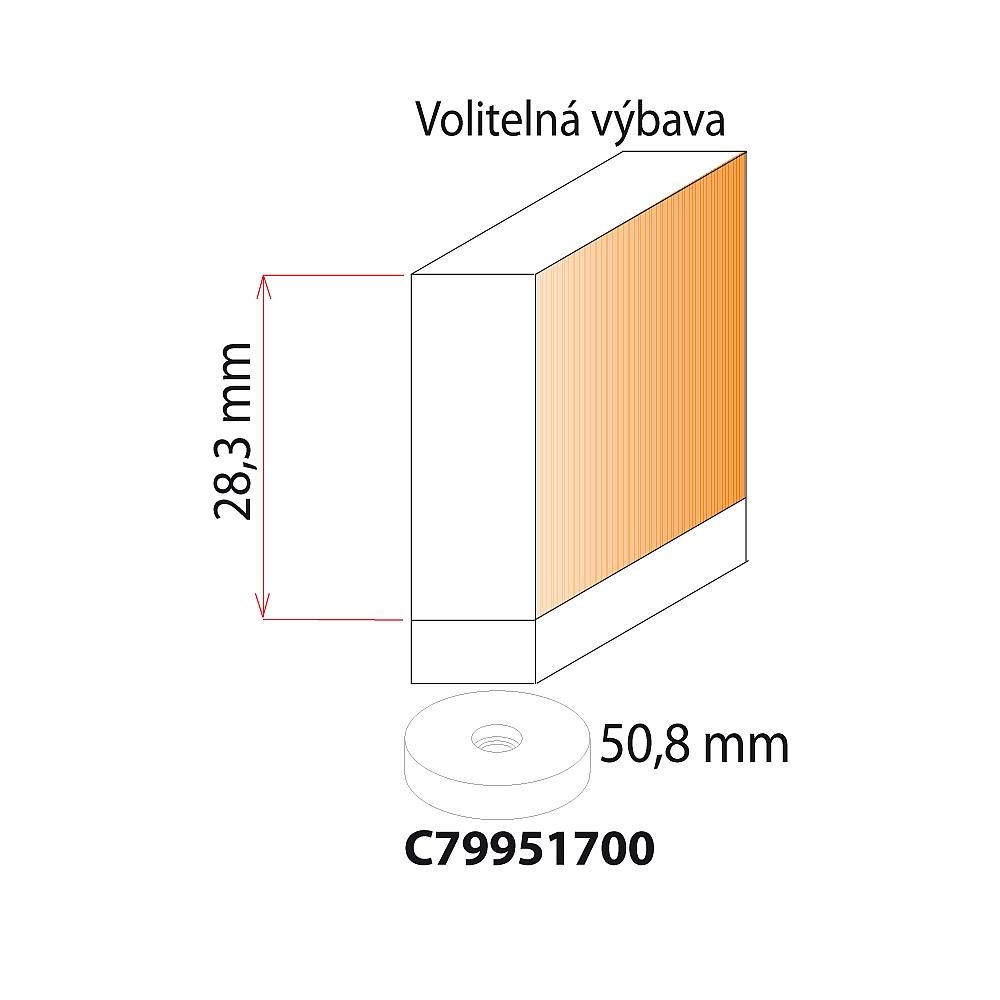

Sady ložisek pro různé šířky falců. Zakoupením celé sady ložisek získáte možnost vyrobit navíc 5 různých šířek falců dle obrázků.
