IGM FD300 Univerzální cinkovací přípravek ZDARMA rybynová fréza 12,7mm a DOPRAVA

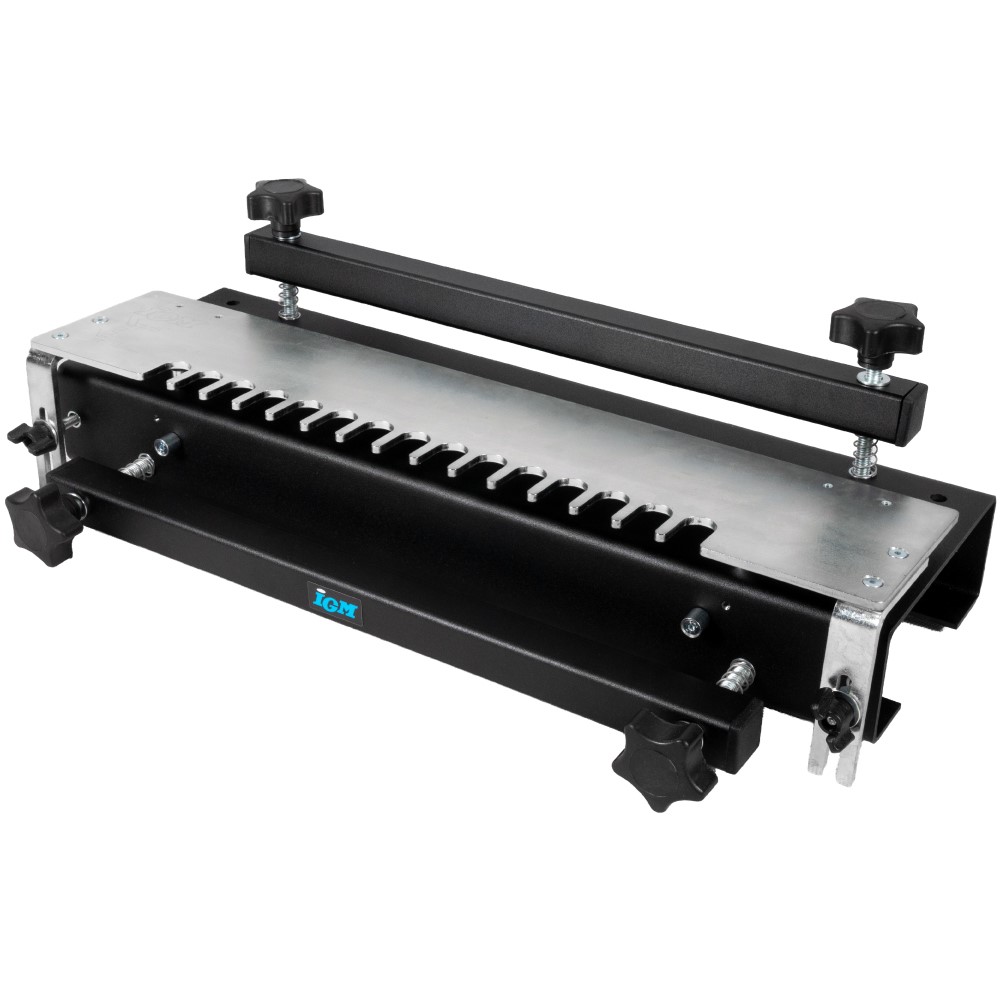

IGM FD300 je cinkovací přípravek pro rychlou a opakovatelnou výrobu 12,7 mm polokrytých rybinových spojů pomocí horní frézky. Pracovní šířka 305 mm je vhodná pro zásuvky, krabičky a další menší nábytkové dílce.
- Pro přesné a opakovatelné polokryté rybinové spoje.
- Pro materiál tloušťky 11-25 mm a obrobky široké až 305 mm.
- Laserem řezaná šablona z 4mm pozinkovaného ocelového plechu.

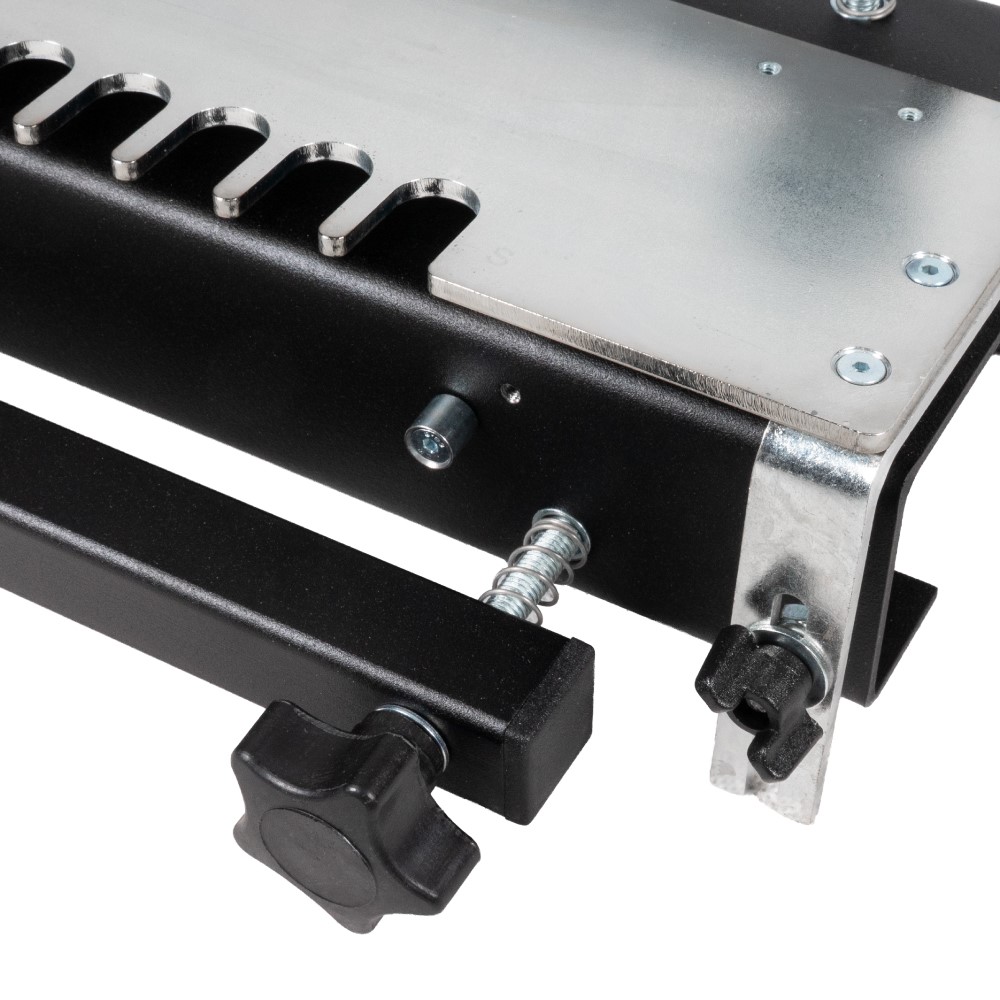

- Pevné ocelové tělo a držáky šablony s robustními přítlaky pro stabilní upnutí obrobků.
- Rybinová fréza a kopírovací kroužek součástí balení.
- Rozšiřitelný systém o šablony pro čepové, otevřené rybinové a 6,3 mm minirybinové polokryté spoje.

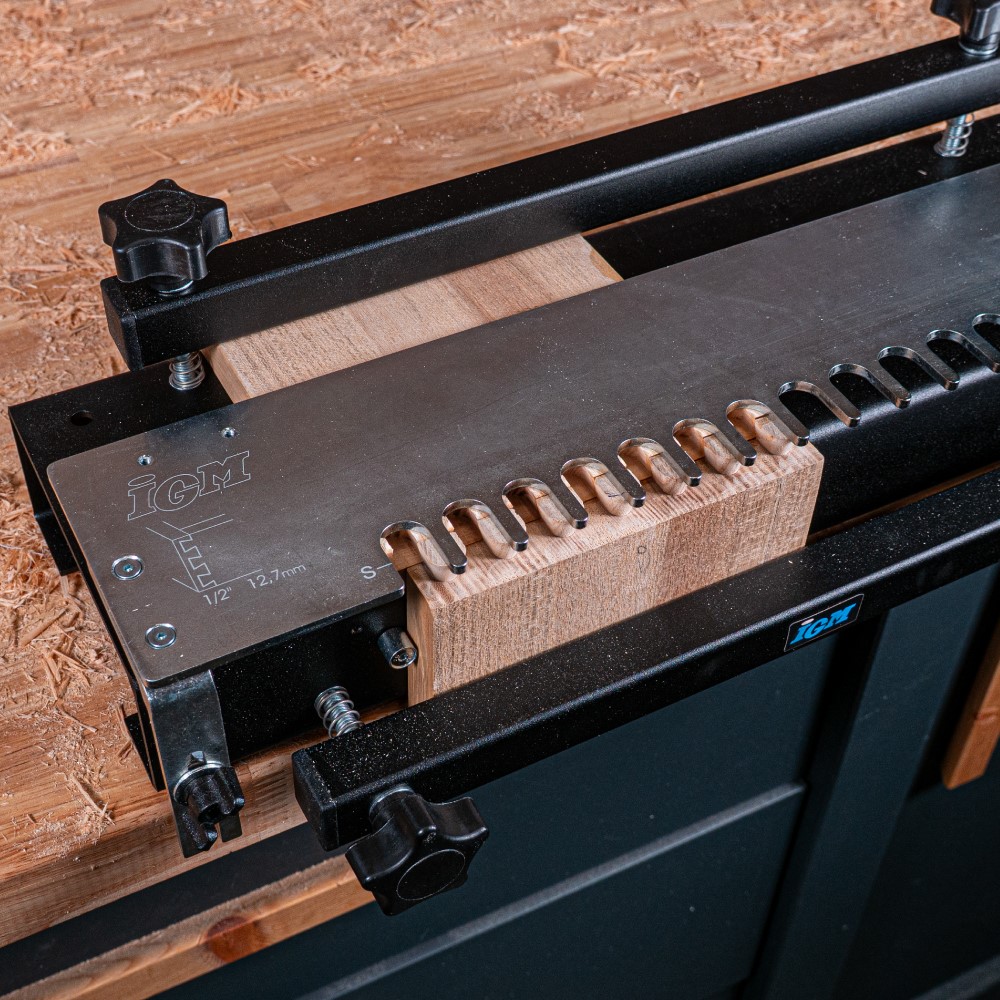

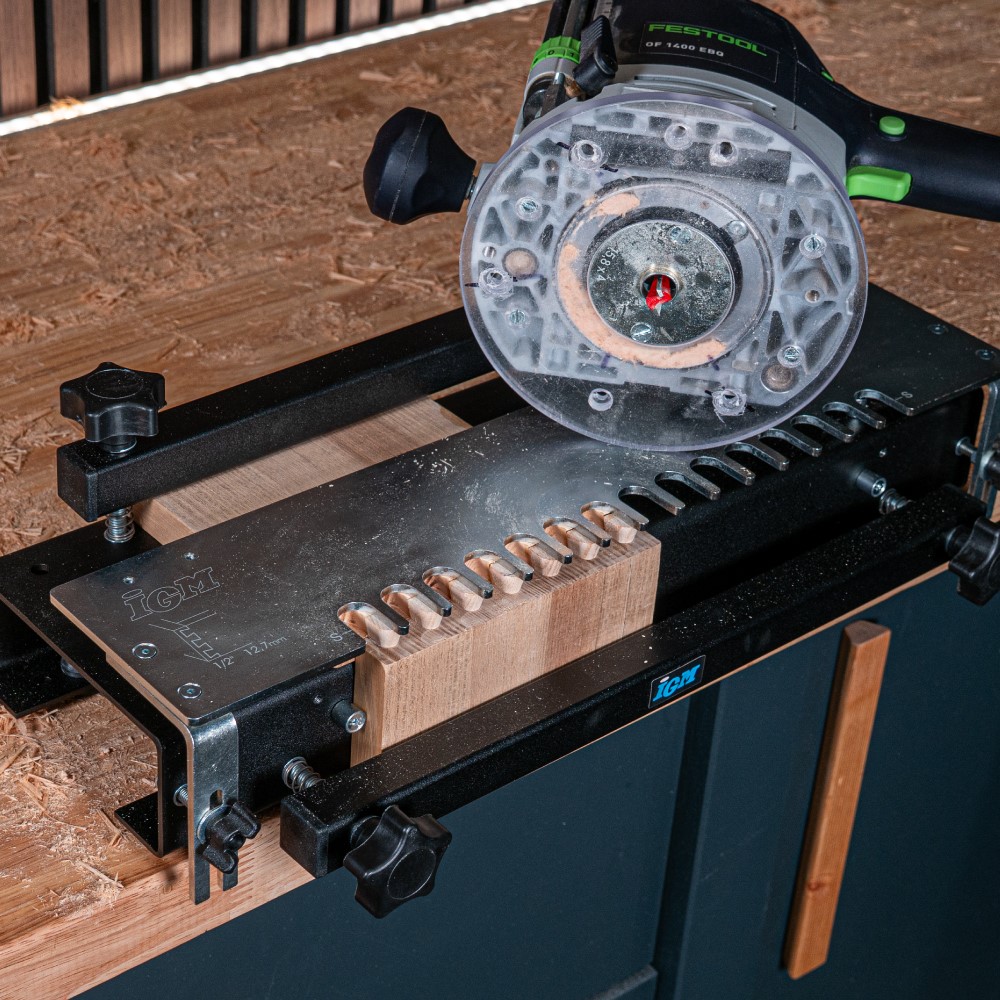

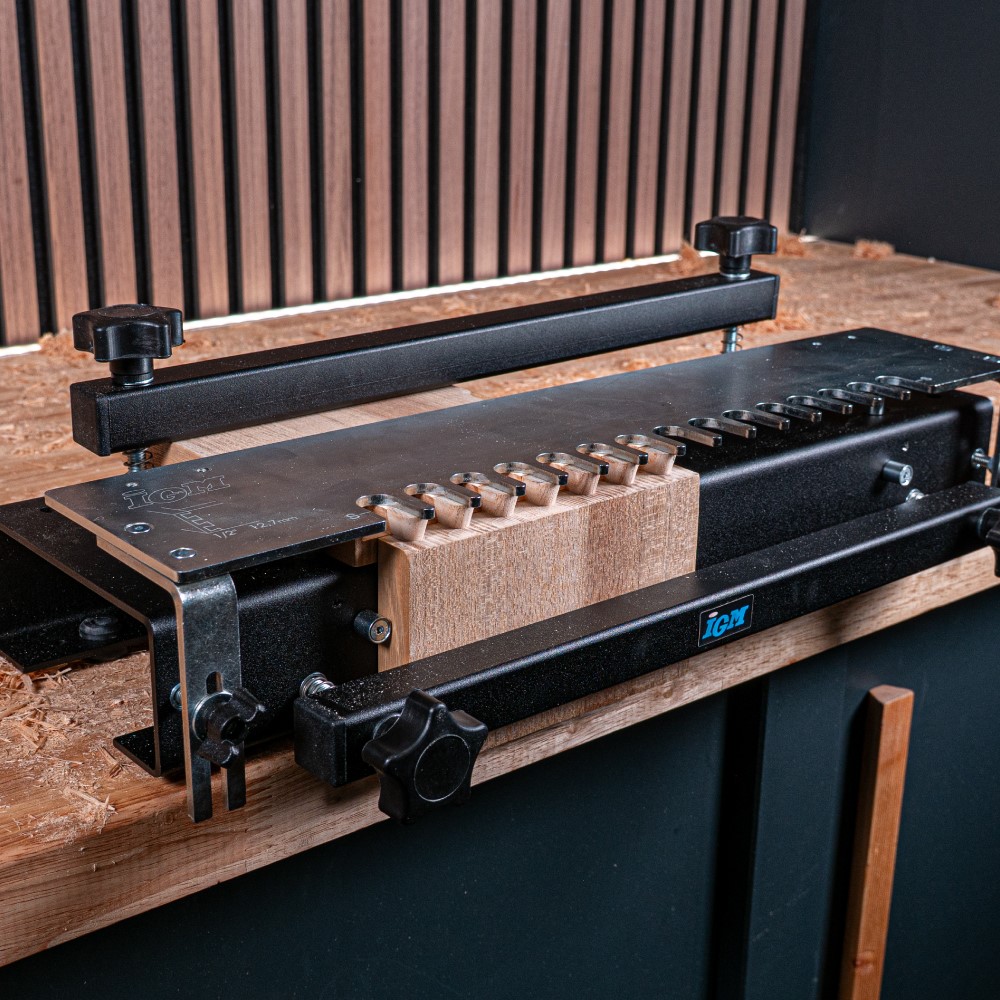

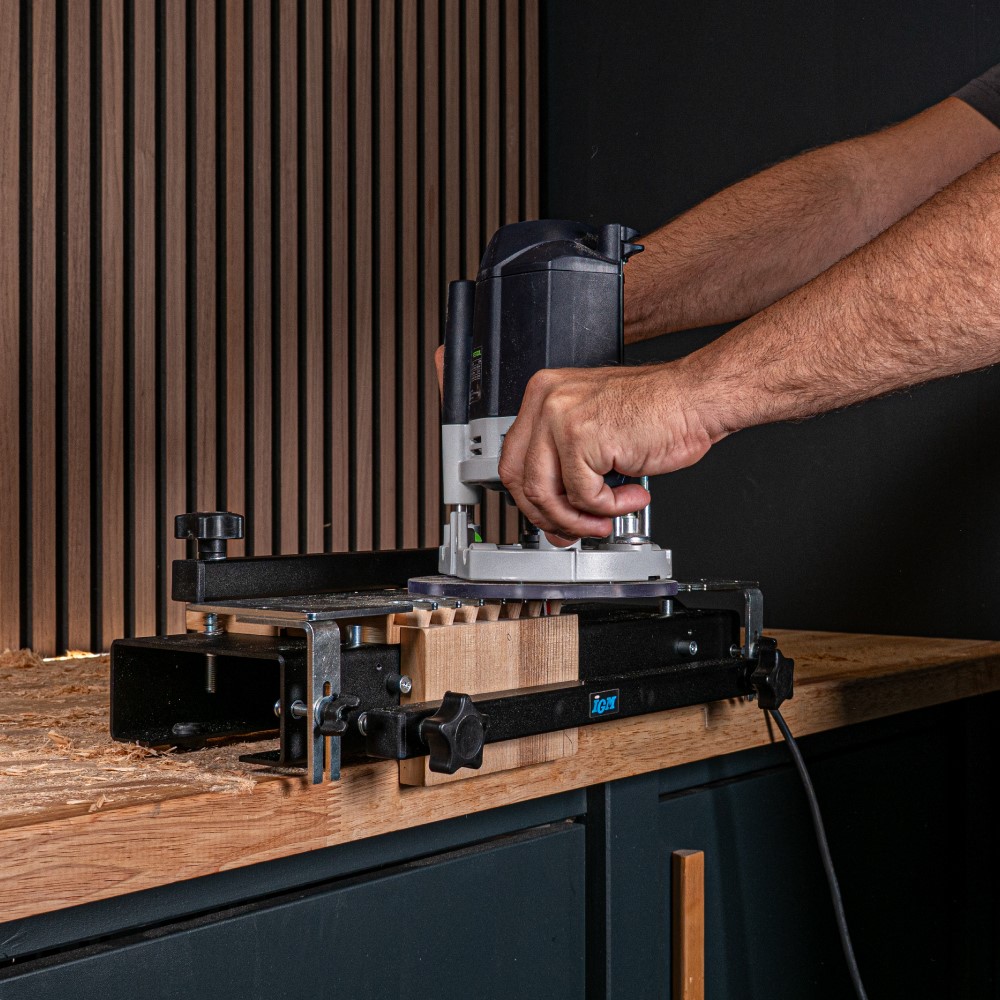

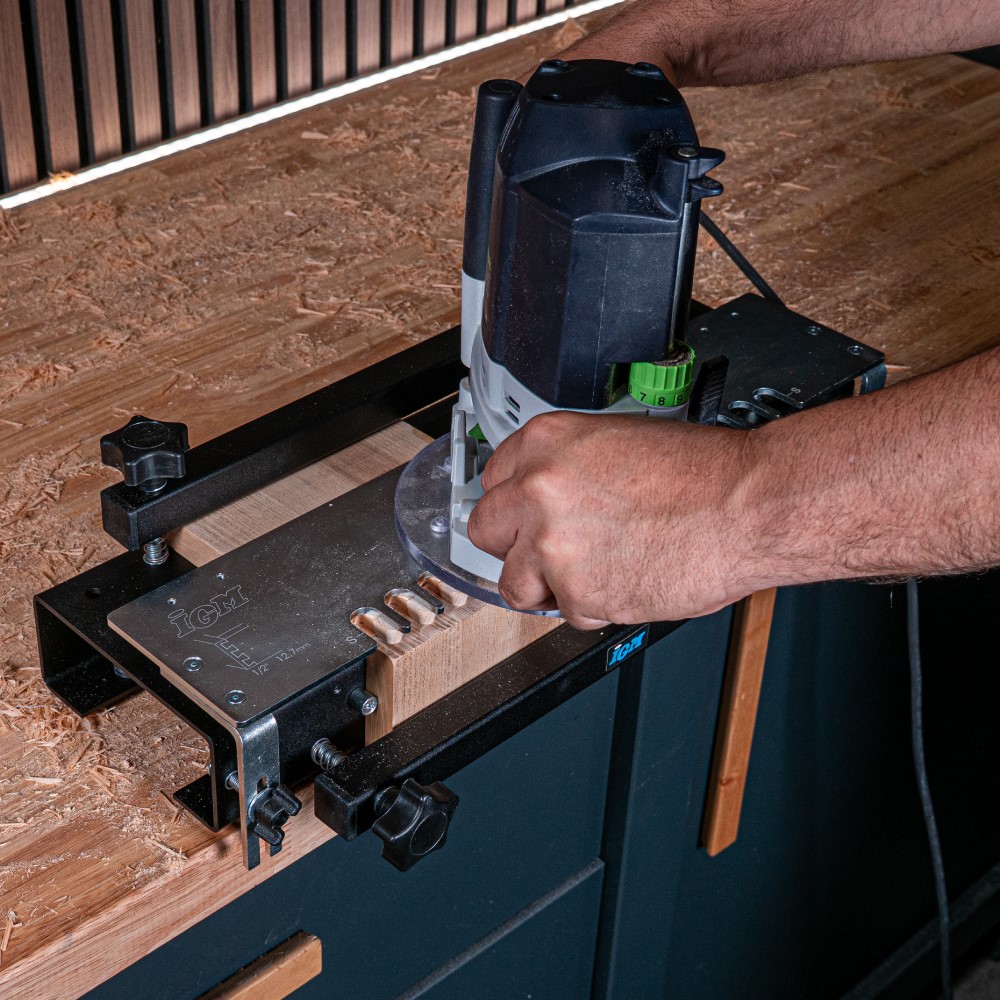

IGM FD300 umožňuje pomocí horní frézky rychle vyrábět přesné a opakovatelné polokryté rybinové spoje. Ty se používají například při výrobě zásuvek, krabiček, nábytku z masivního dřeva a dalších korpusových dílců. Obrobky se pevně upnou k tělu přípravku pomocí ocelových přítlaků a frézka je při obrábění vedena kopírovacím kroužkem podél přesně vyrobené šablony.
Základní šablona je určena pro 12,7 mm polokrytý rybinový spoj s úhlem 14°. Pro jeho výrobu je v balení také odpovídající kopírovací kroužek a fréza IGM M118-12781. Přípravek lze rozšířit přídavnými šablonami pro 6,3 mm minirybinový polokrytý spoj, 8 a 12,7 mm čepové spoje a 12,7 nebo 19 mm otevřené rybinové spoje. Jedním přípravkem tak lze podle zvolené šablony vyrábět několik typů truhlářských spojů.
Pevné ocelové tělo a držáky šablony spolu s robustními přítlaky zajišťují stabilní upnutí obrobku při frézování. Šablona je laserem řezaná z 4mm pozinkovaného ocelového plechu. Cinkovací přípravek IGM FD300 je vyroben v České republice.
Do některých horních frézek nelze kopírovací kroužek IGM upevnit přímo. V takovém případě lze použít univerzální frézovací desku IGM FRB170 pro jeho přesné vycentrování a upevnění. Před frézováním finálního výrobku doporučujeme vždy provést zkušební spoj a podle něj doladit nastavení.
- Velikost spoje: 12,7 mm
- Úhel rybinového spoje: 14°
- Tloušťka obrobku: 11-25 mm
- Šířka obrobku: 21,5-305 mm
- Kopírovací kroužek: 15,8 x 4 mm
- Maximální průměr základny frézky: 180 mm

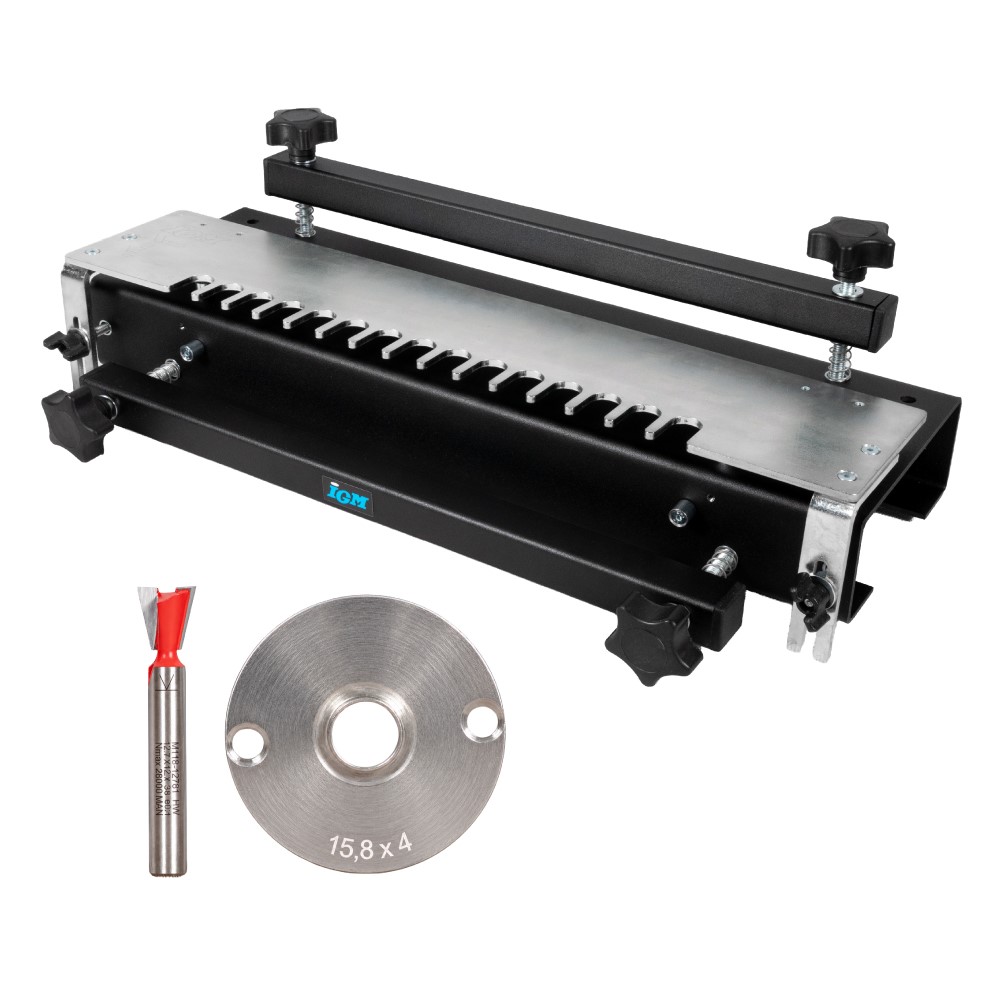

Součást balení:
- 1x Cinkovací přípravek IGM FD300
- 1x Šablona pro 12,7 mm polokrytý rybinový spoj
- 1x IGM Kopírovací kroužek ocelový - D15,8x4mm
- 1x IGM M118 Fréza pro rybinový spoj - 14° D12,7x12,7 L61 S=8 HW
| Výrobce | IGM |
Snadno a rychle vyrobíte elegantní spoje.
Vhodné pro všechny typy horních frézek.
Maximální pracovní šířka 305 mm.

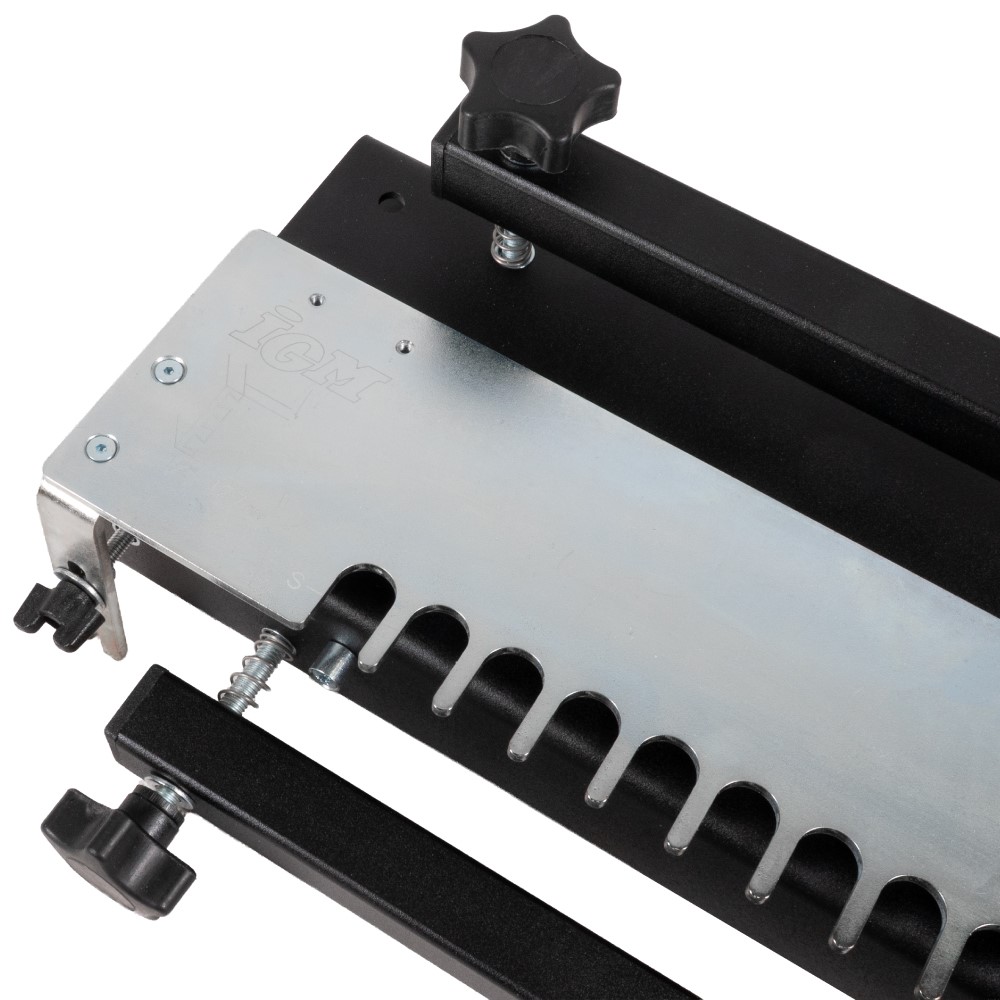

- Ocelová pozinkovaná šablona s přesným vedením a označením typu spoje.
- Speciální úchytné otvory pro umístění dorazů na šabloně.
- Pracovní tlouštka dílů od 11 mm do 25 mm.
- Přesné dorazy pro symetrické spoje s barevným značením.
- Masivní ocelové tělo s přesnou konstrukcí.
- Robusní ocelové přítlaky
Variabilita a přesnost...to jsou hodnoty, na kterých stavíme naše přípravky.

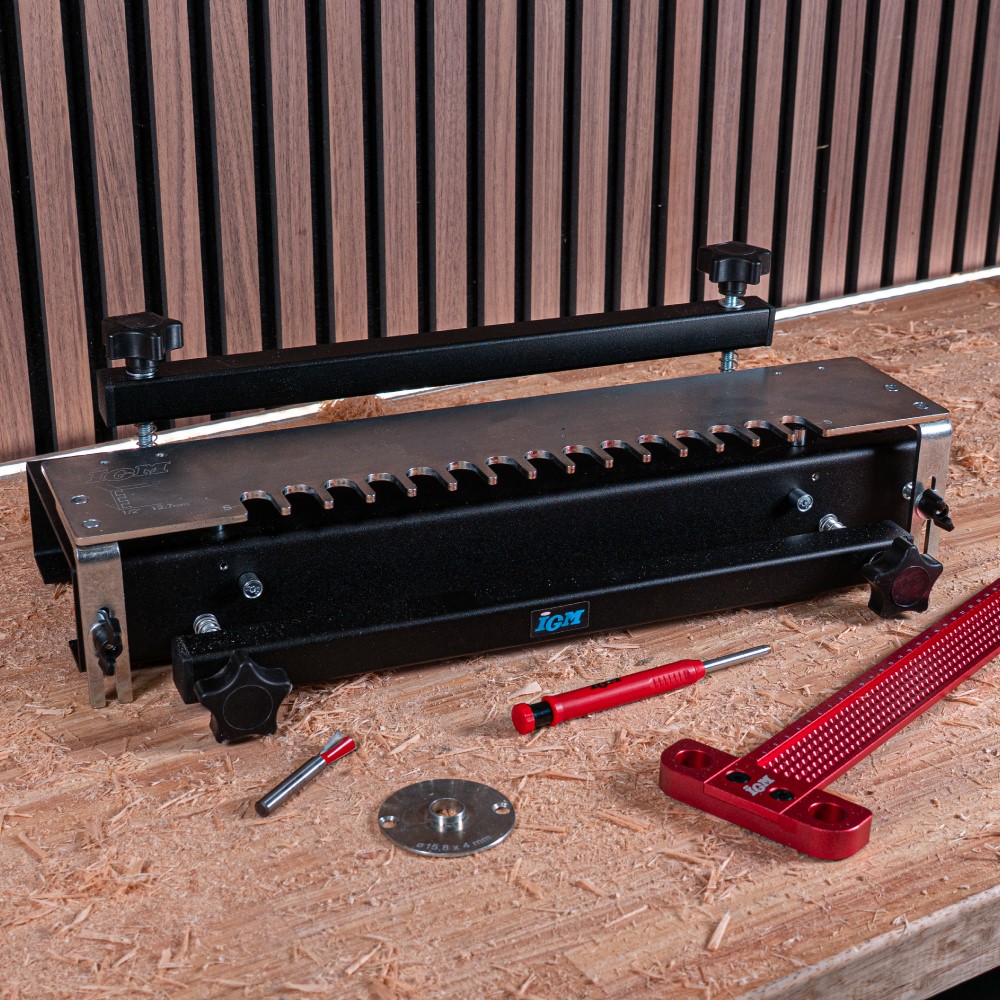

FD300 obsahuje:
- Kompletní cinkovací zařízení
- 12,7 mm šablonu pro polokrytý rybinový spoj
- Kopírovací kroužek Ø 15,8 x 4 obj. kód FGB-15804
- HM Rybinovou frézu Ø 12,7x12,7/14° Stopka 8mm obj.kod M118-12781
- Jasný a přehledný návod k obsluze
---
Do některých typů horních frézek není možné přímo upnout IGM kopírovací kroužek.
Pomocí průhledné redukční desky FRB170, kterou připevníte na základnu Vaší horní frézky, přesně vycentrujete a upnete IGM kopírovací kroužky (Obj.kód FRB170).
