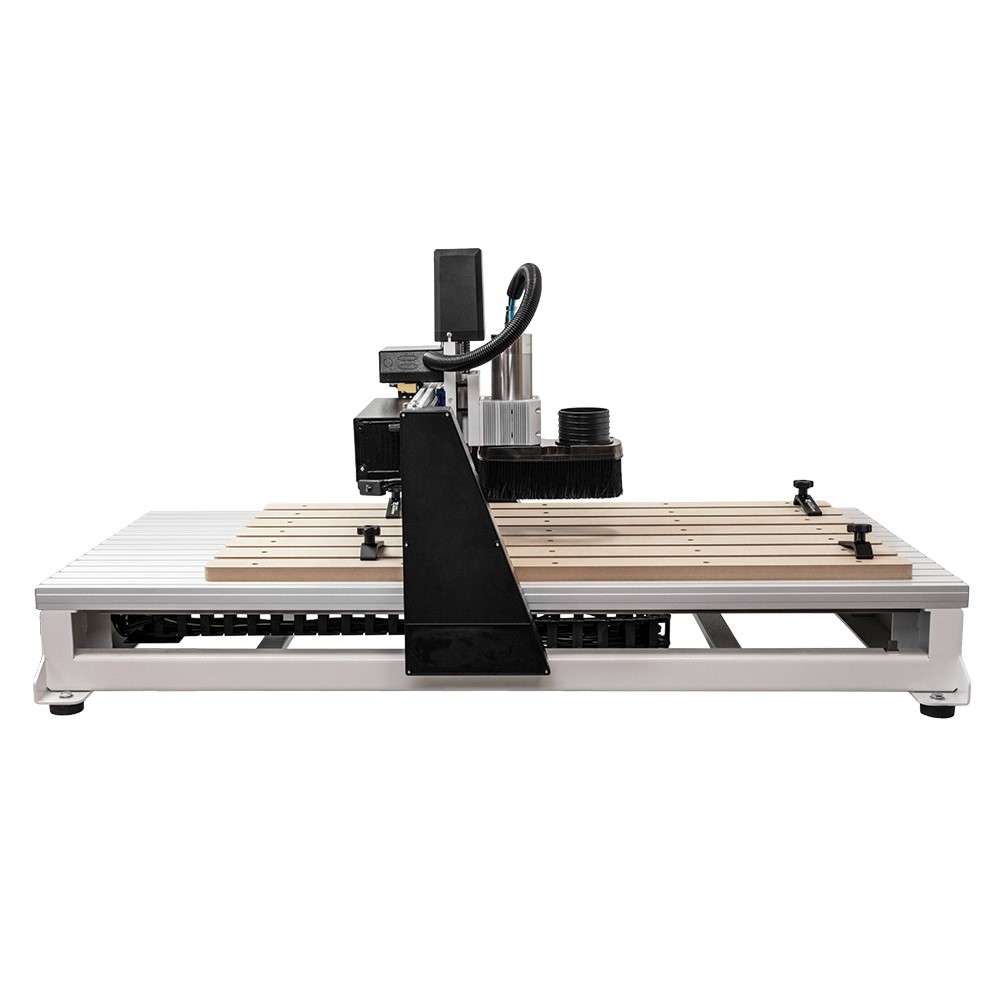

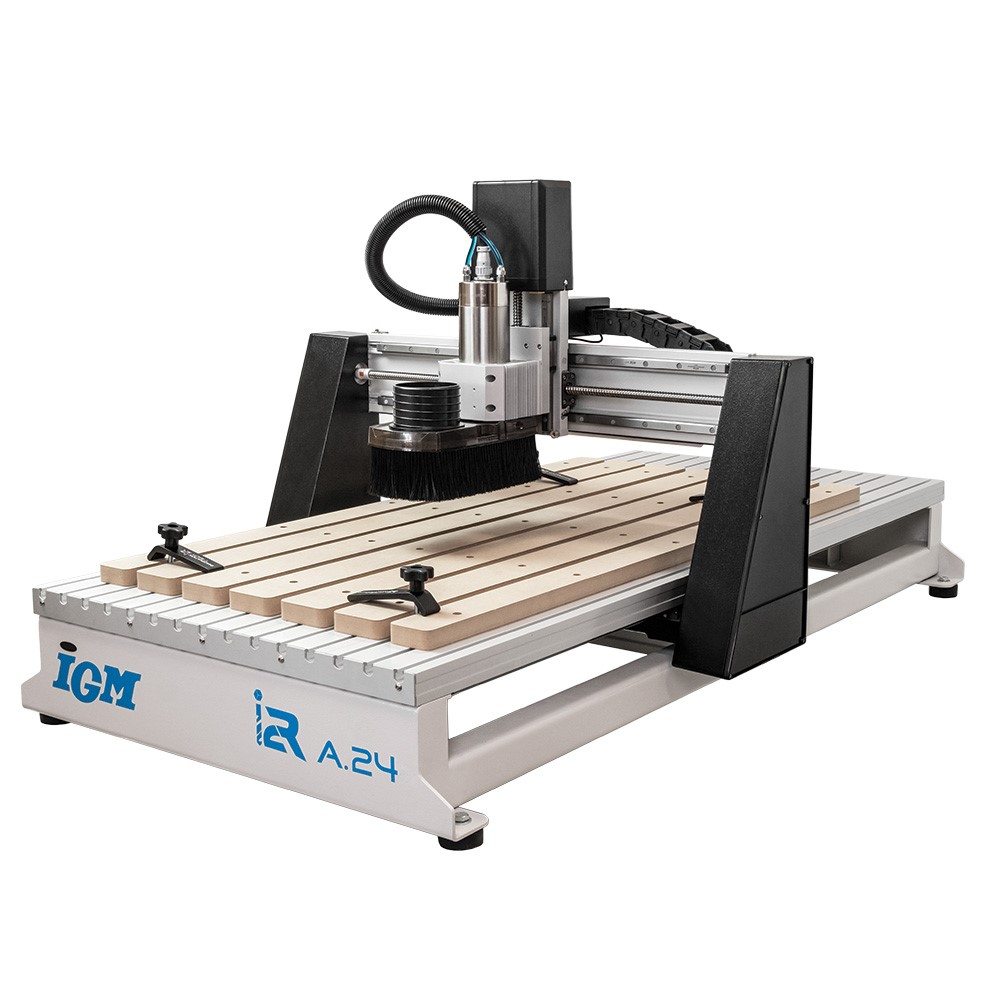

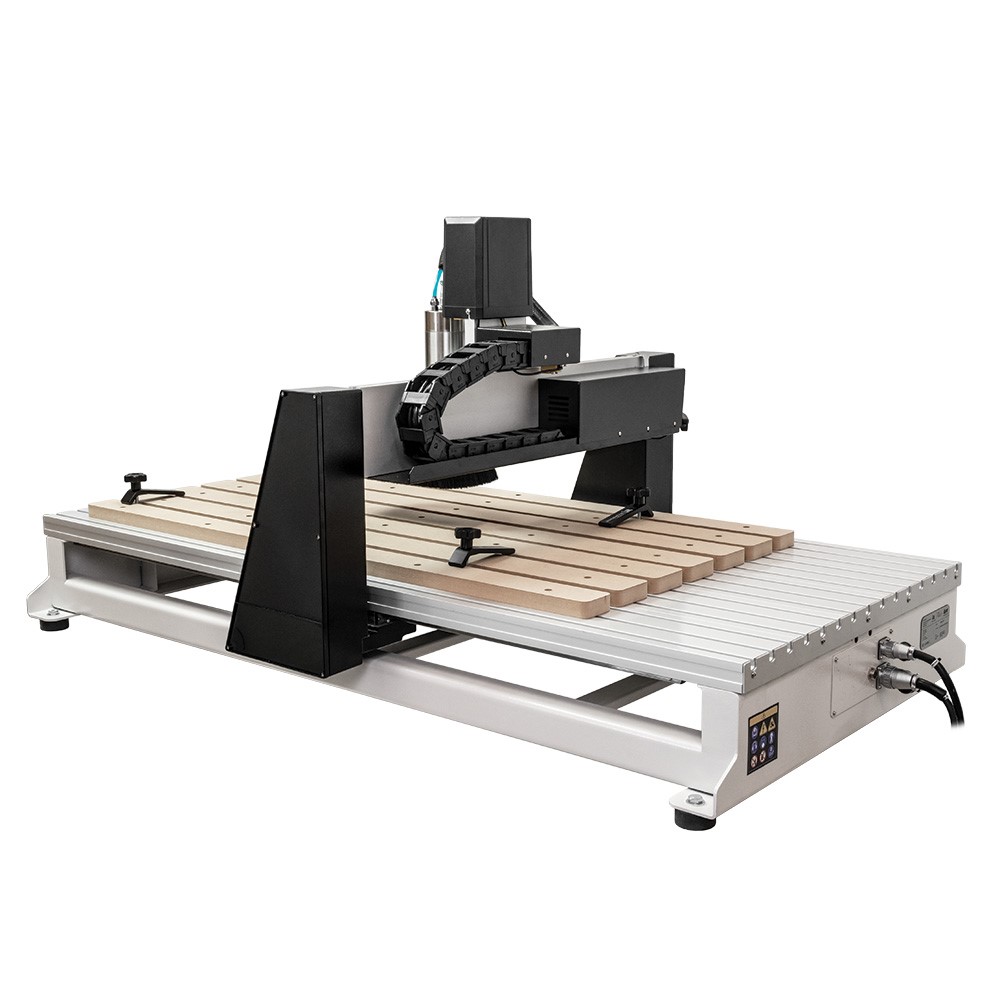

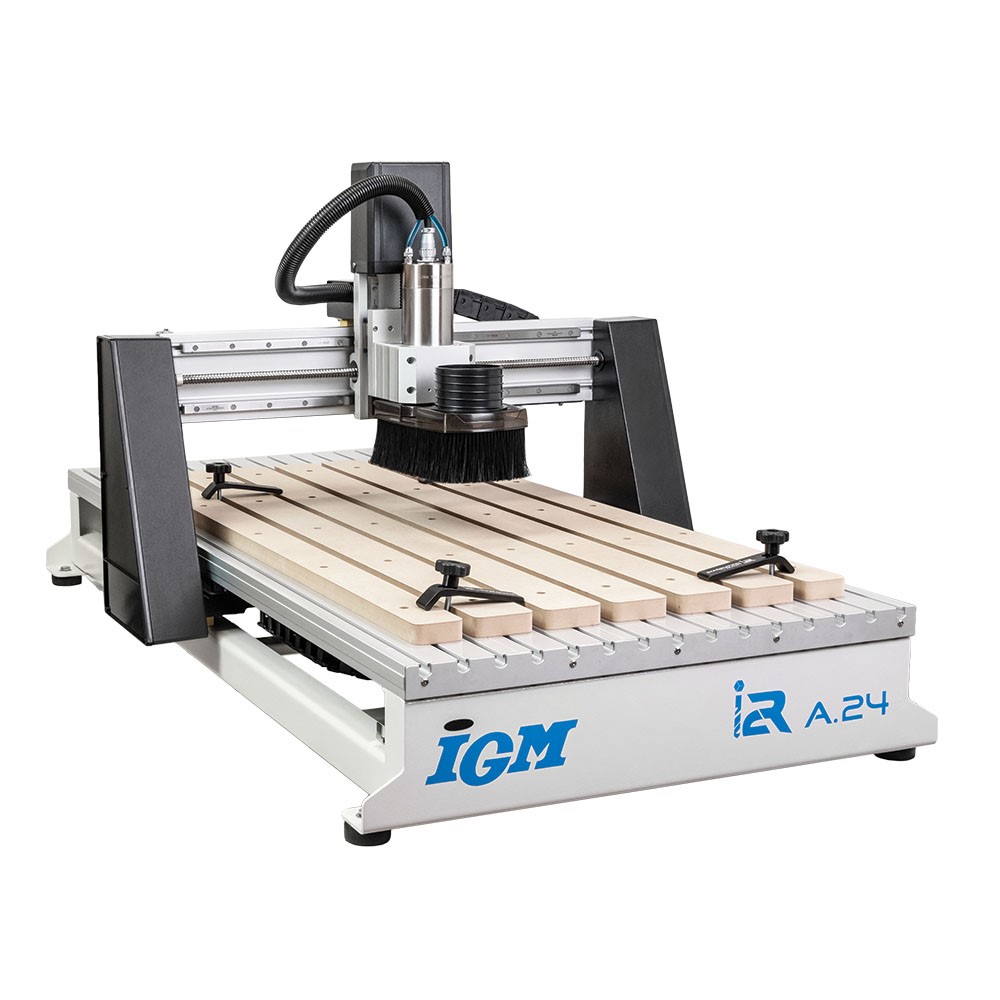

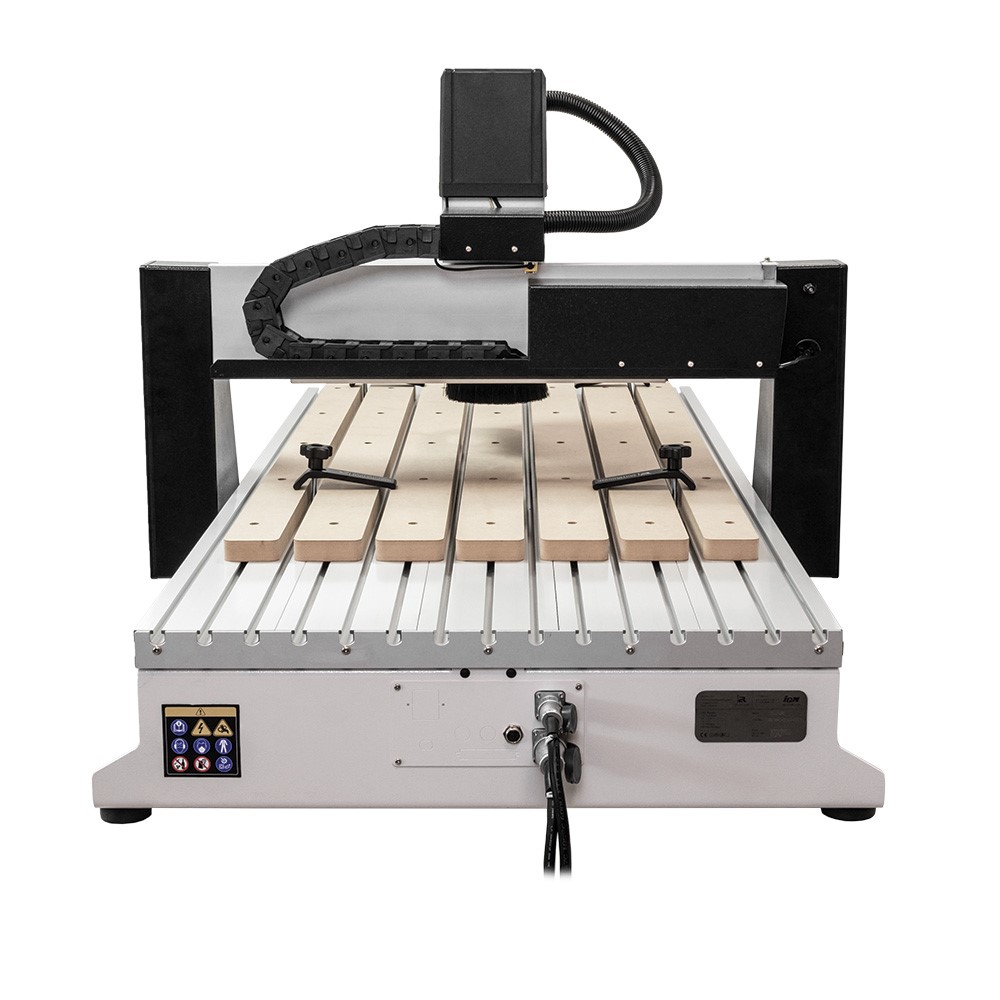

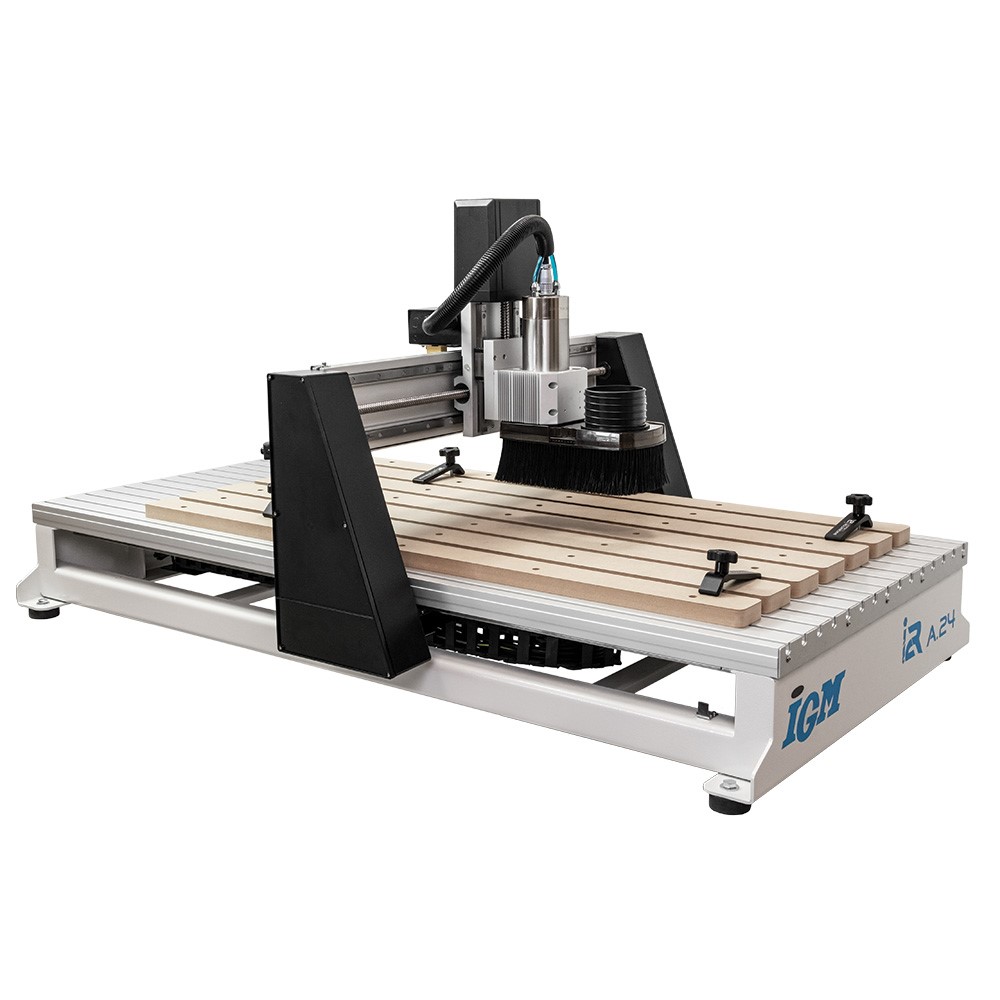

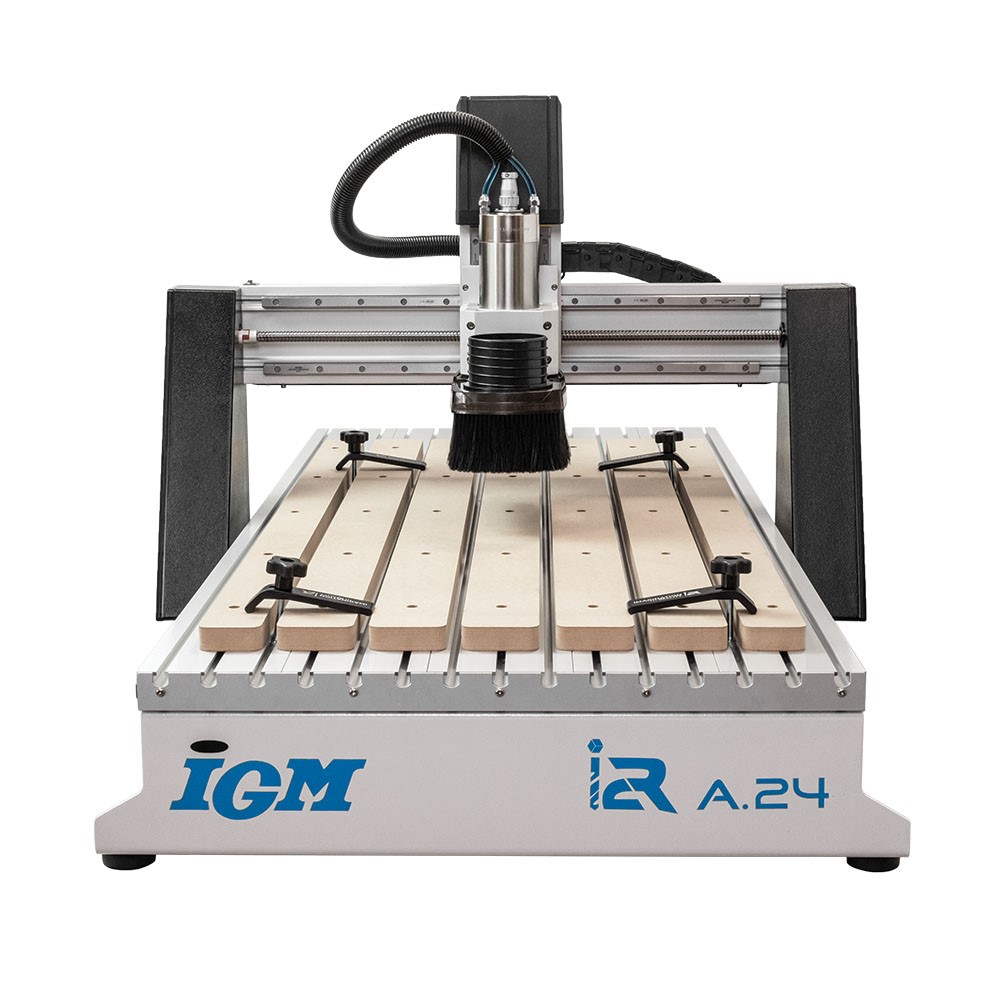

IGM i2R CNC Frézka A24

Malá 3-osá 2D i 3D CNC frézka IGM i2R A24 na dřevo, plast i kov s vřetenem o výkonu 2200 W a pracovním rozsahem 610 x 1220. Jednoduché ovládání díky UCCNC softwaru a senzory přiblížení pro přesnou kalibraci os.

• Kapalinou chlazené vřeteno 2,2 kW.
• Rozsah pohybu vřetena až 610 x 1220 x 150 mm (X x Y x Z).
• Přesné kuličkové šrouby.
• Prizmatické vedení ve všech osách.
• Integrované magnetické senzory všech tří os.
• Senzor výšky nástroje
• Přesný a rovný hliníkový stůl s T drážkami a MDF deskami.
• 2D i 3D frézování.
• Snadné ovládání stroje pomocí PC a 3D náhled práce v reálném čase.
• Opakovací přesnost 0,05 mm.

CNC frézka IGM i2R řady A je jedna z nejlepších maloformátových CNC frézek na trhu, která spojuje přesnost, výkon, dlouhou životnost, snadné použití a jednoduše zábavu! Byla navržena pro kutily, malé firmy i profesionály a s možností rozšíření o mnoho dalších funkcí, jako například o rotační přípravek pro frézování 4. osy. CNC frézka IGM i2R se ovládá pomocí softwaru UCCNC v PC. Jde o velmi intuitivní rozhraní s mnoha funkcemi, které je vhodné i pro nezkušené a začínající operátory CNC.

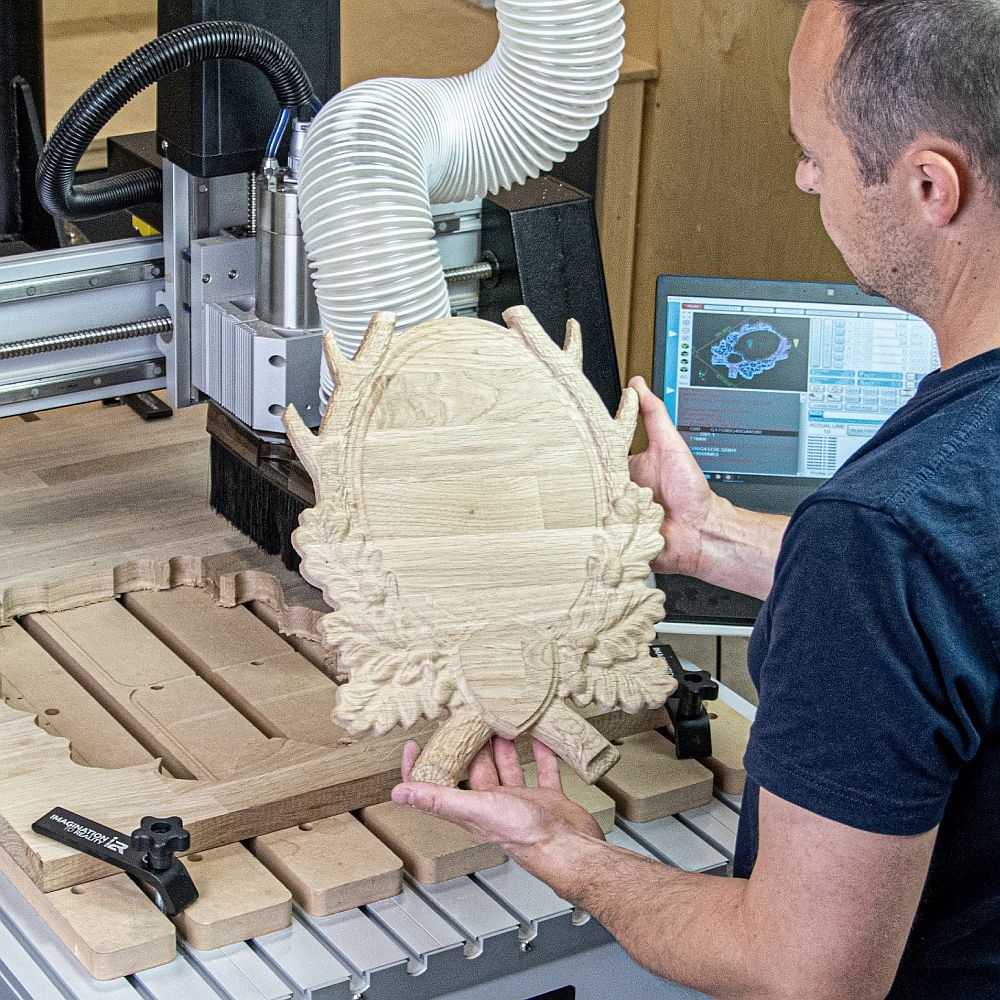

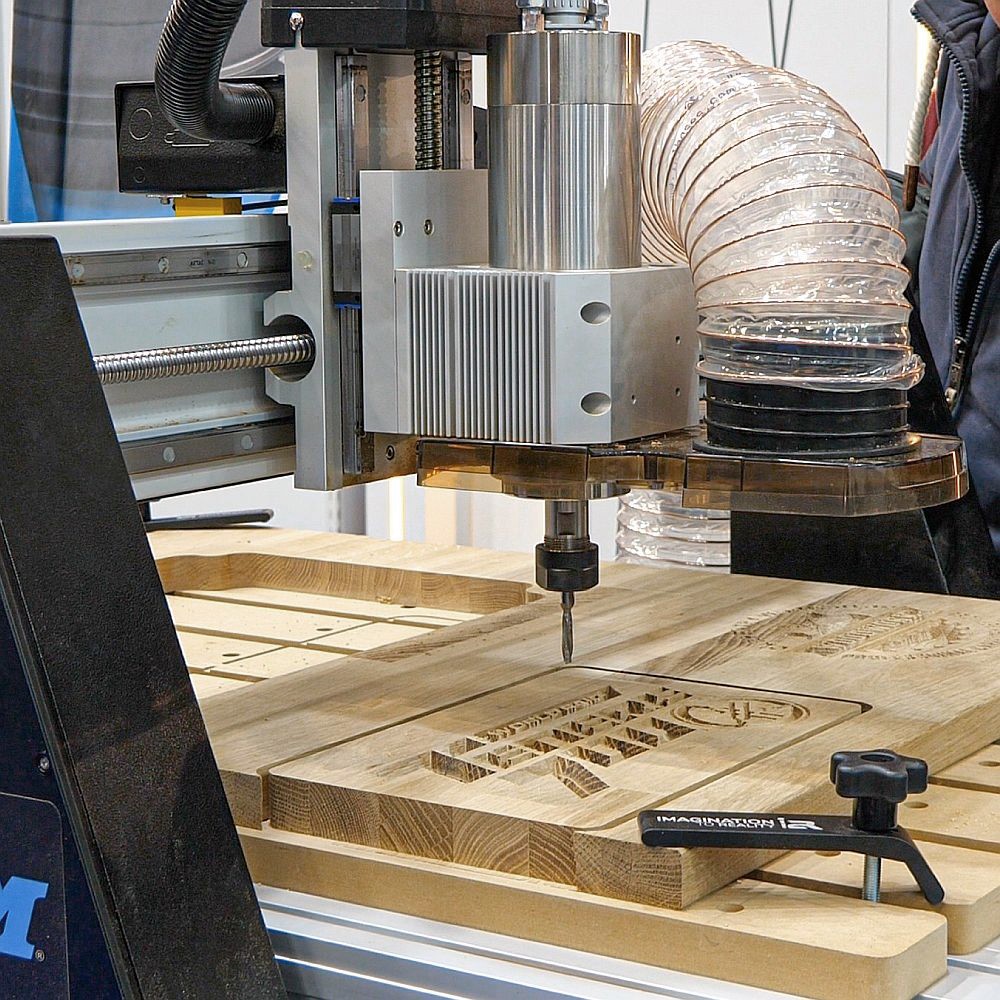

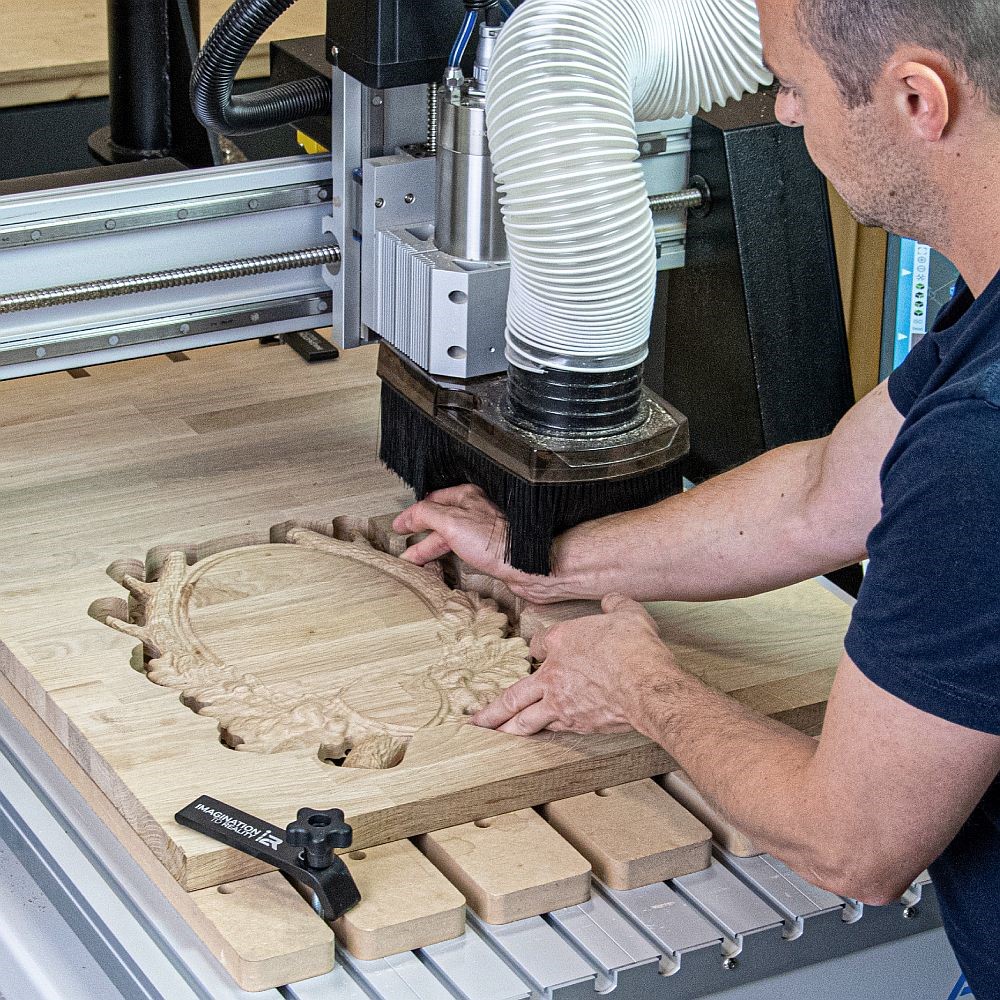

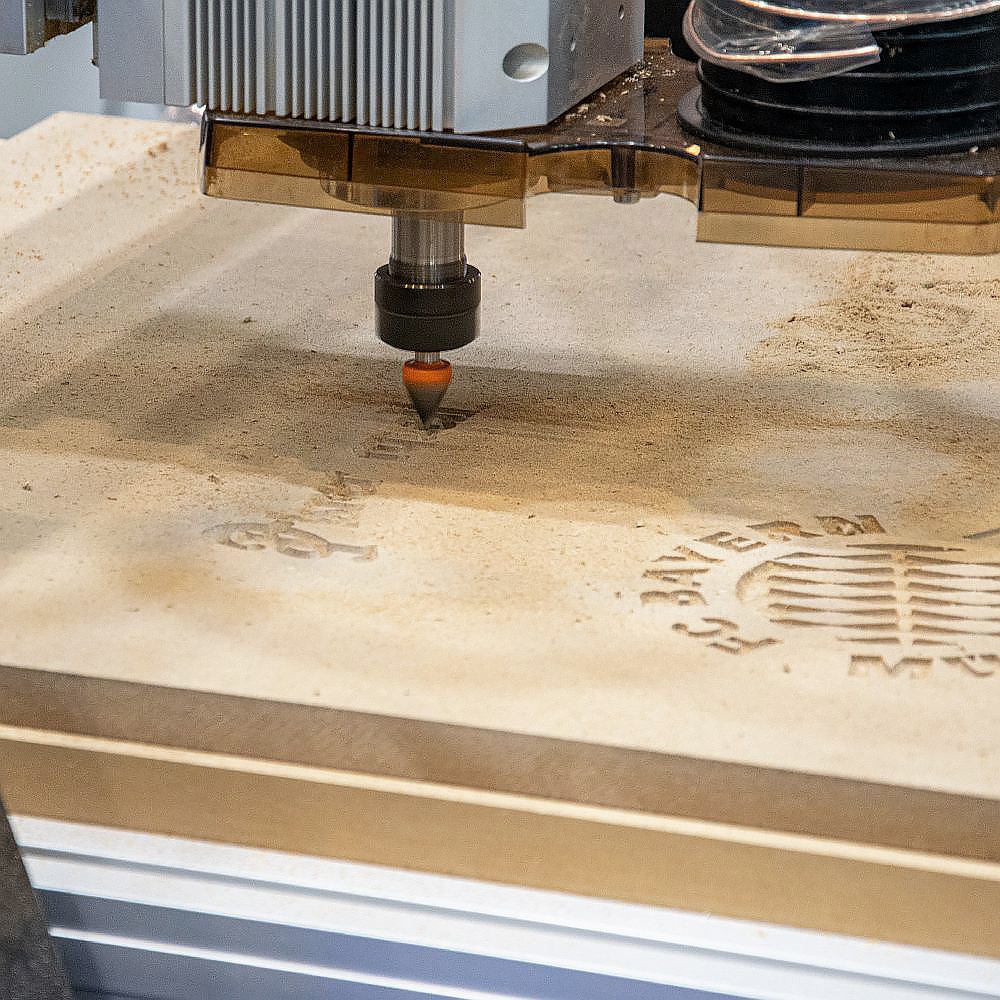

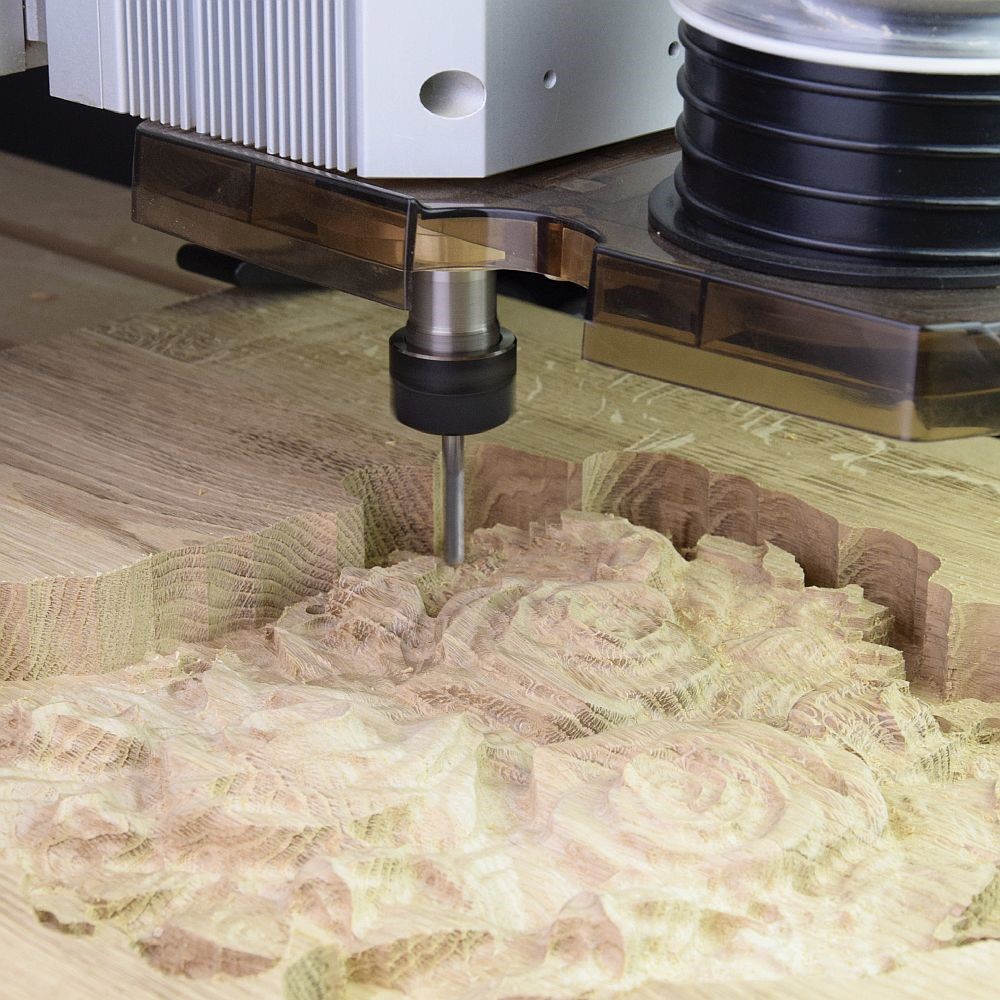

CNC frézka IGM i2R řady A je schopna obrábět všechny materiály na bázi dřeva, většinu plastů, pěny a polystyreny, mosaz i hliník. Stroj je vhodný pro vyřezávání 2D nábytkových dílců, výrobu intarzií, 3D modelů, plastik, vzorkových výrobků a prototypů nebo pro popisování a značení.

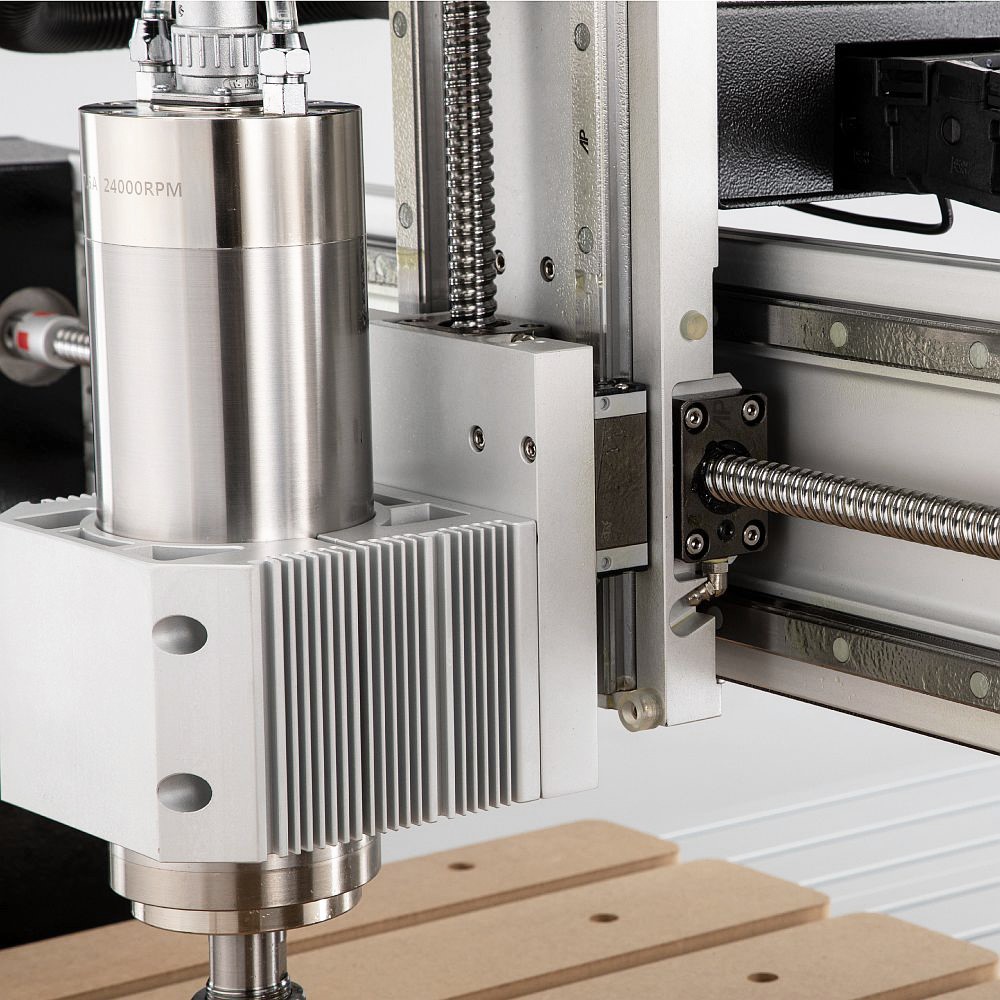

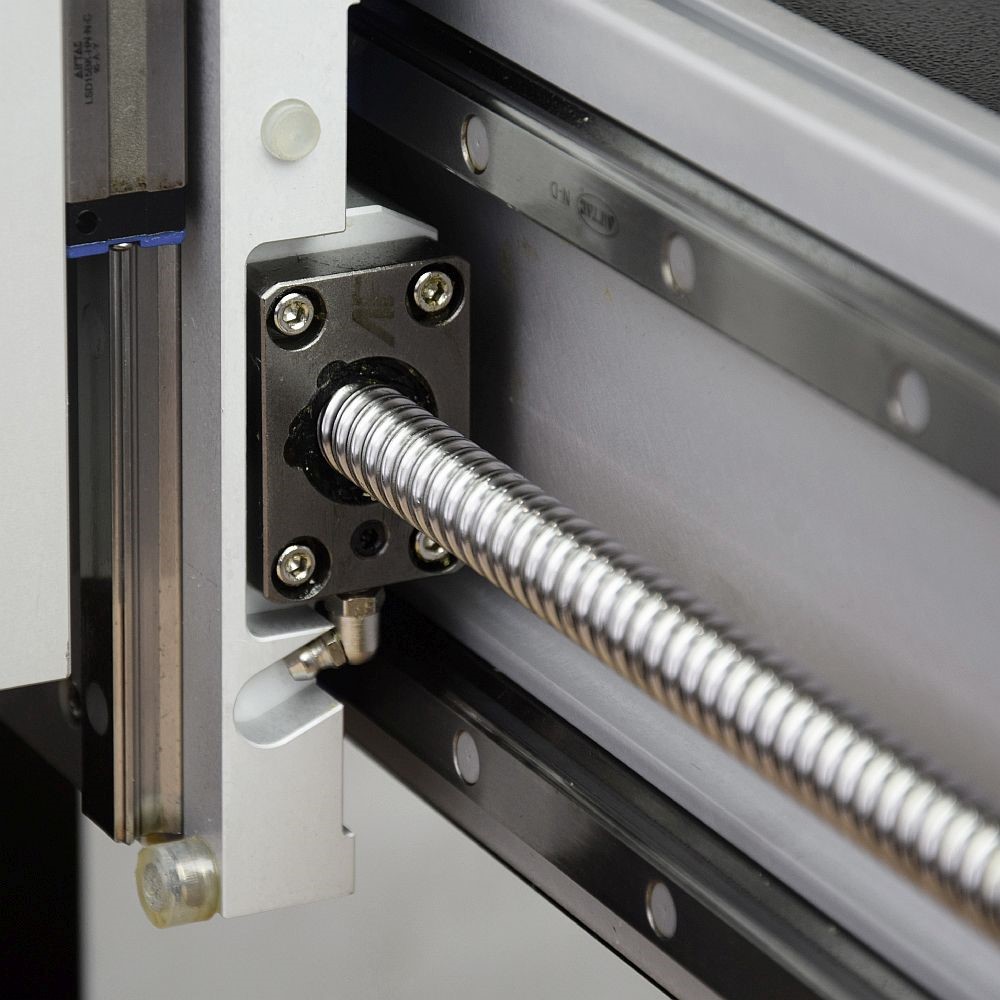

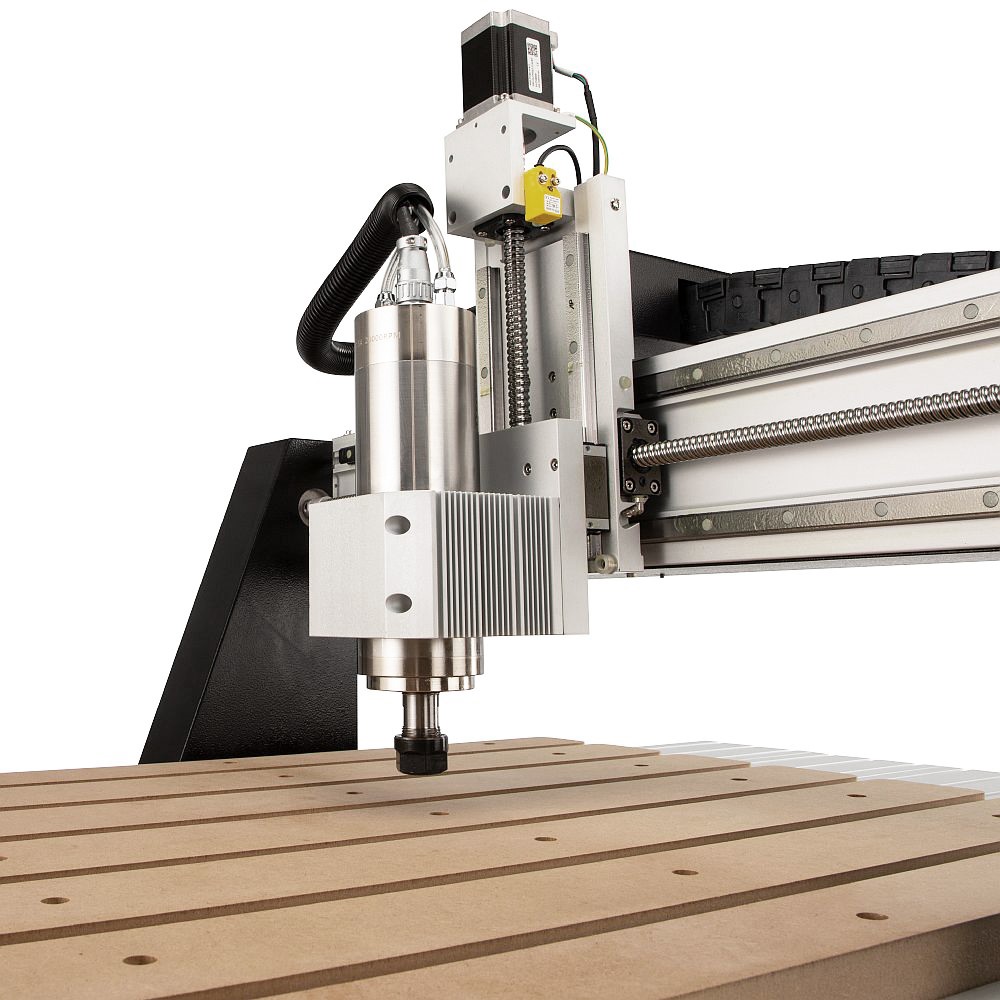

Model A24 má velmi přesné vedení na 16 mm kuličkových šroubech doplněných o kvalitní prizmatické vedení s nízkým třením ve všech osách. Na stroji proto nenajdete žádné hnací řemeny nebo převodovky, které by snižovaly přesnost a zvyšovaly vibrace stroje. Kuličkové šrouby i lineární vedení frézek i2R využívají recirkulační ložiska, které poskytují velmi nízkou vůli, bezkonkurenční přesnost, a jsou schopna přenášet vysoké zatížení ve všech směrech.

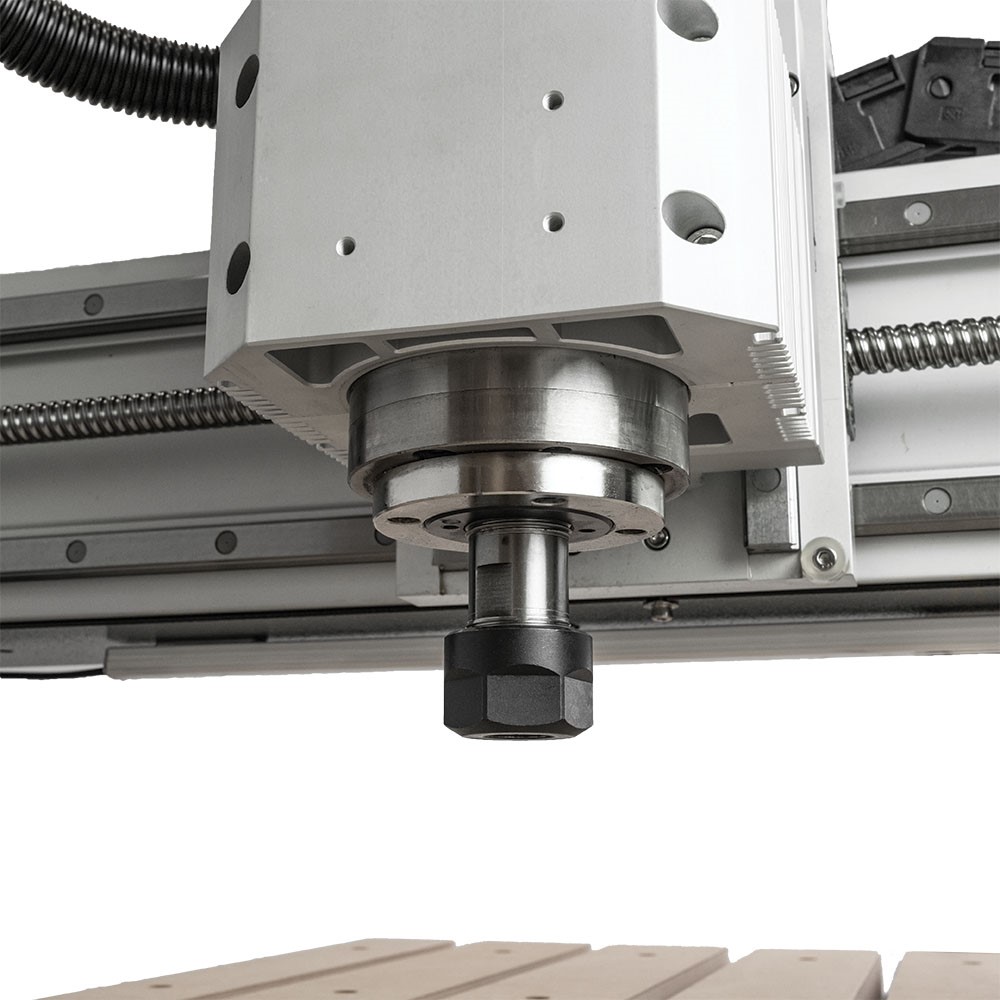

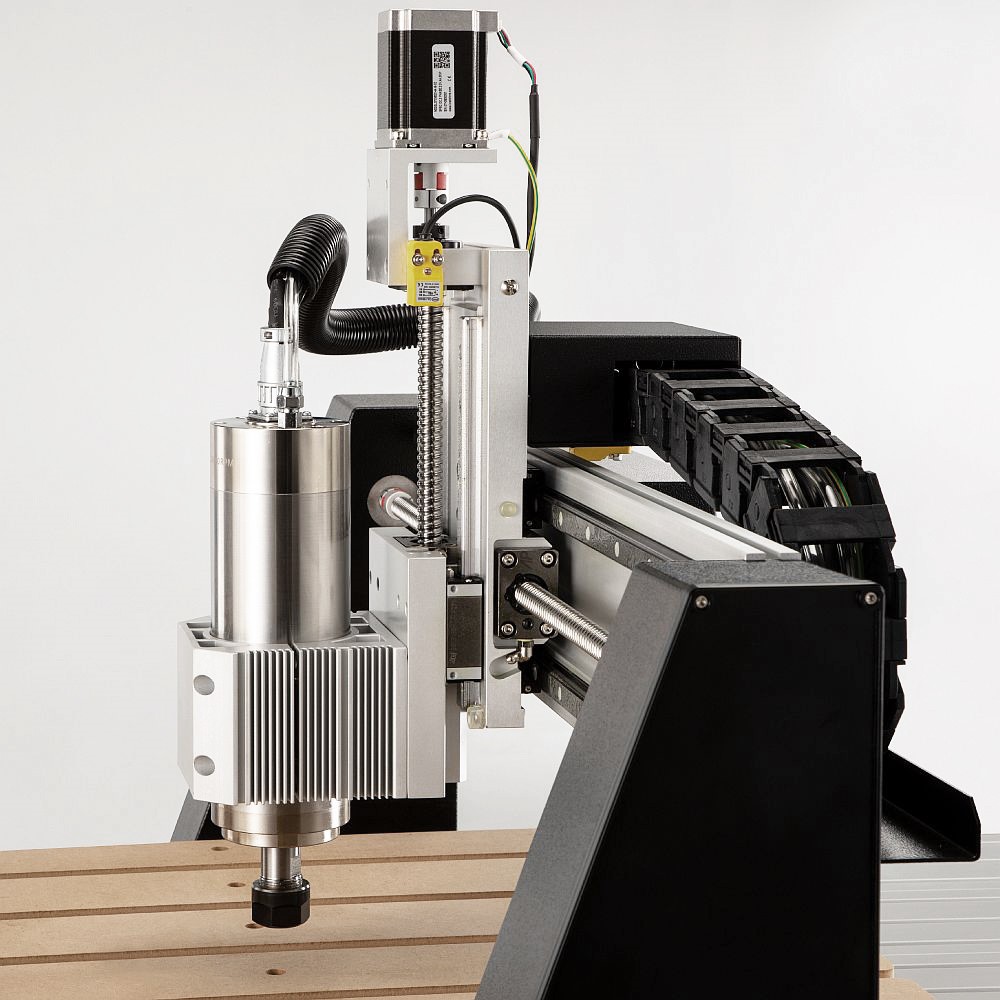

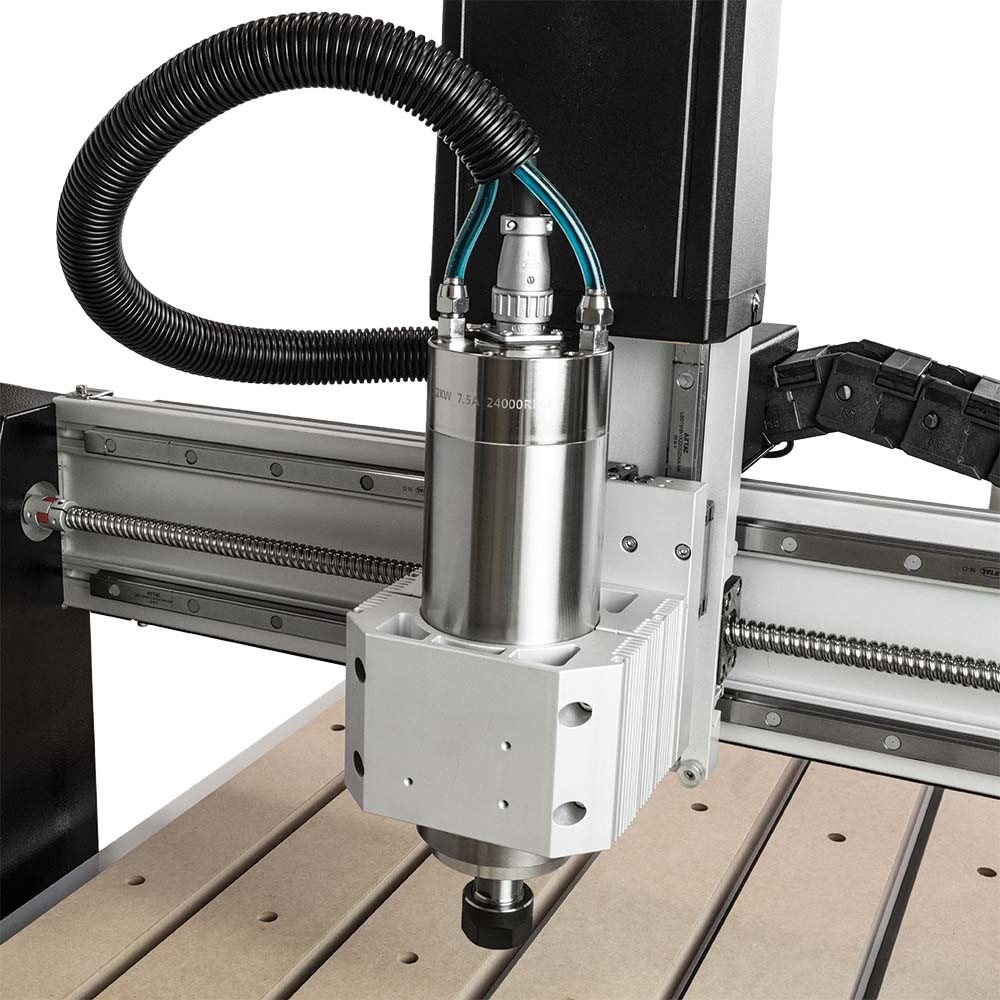

Namísto běžných vzduchem chlazených vřeten má frézka i2R řady A výkonné 2200 W vřeteno chlazené kapalinou, což nejenže zvyšuje jeho životnost, ale především výkon. Díky výkonnému chlazení a kvalitním krokovým motorům s vysokým kroutícím momentem může tato CNC frézka pracovat bez přerušení celý den.

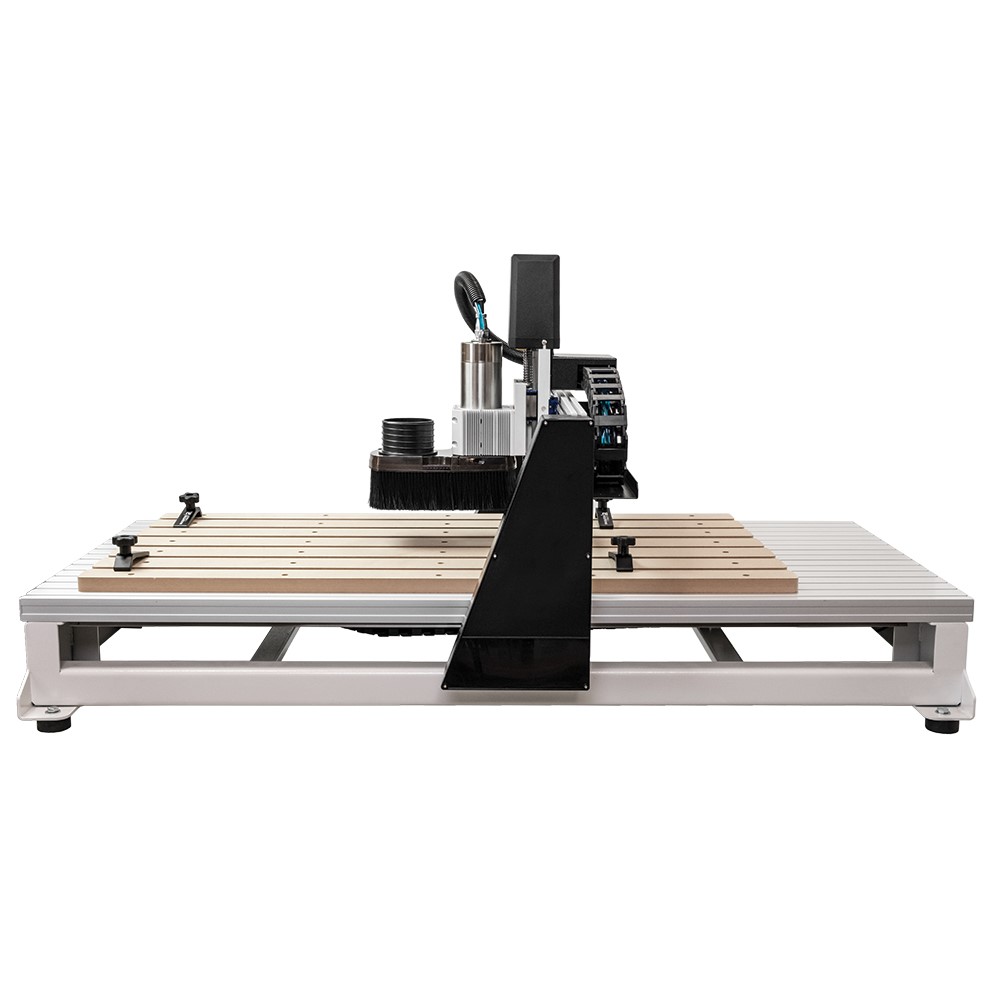

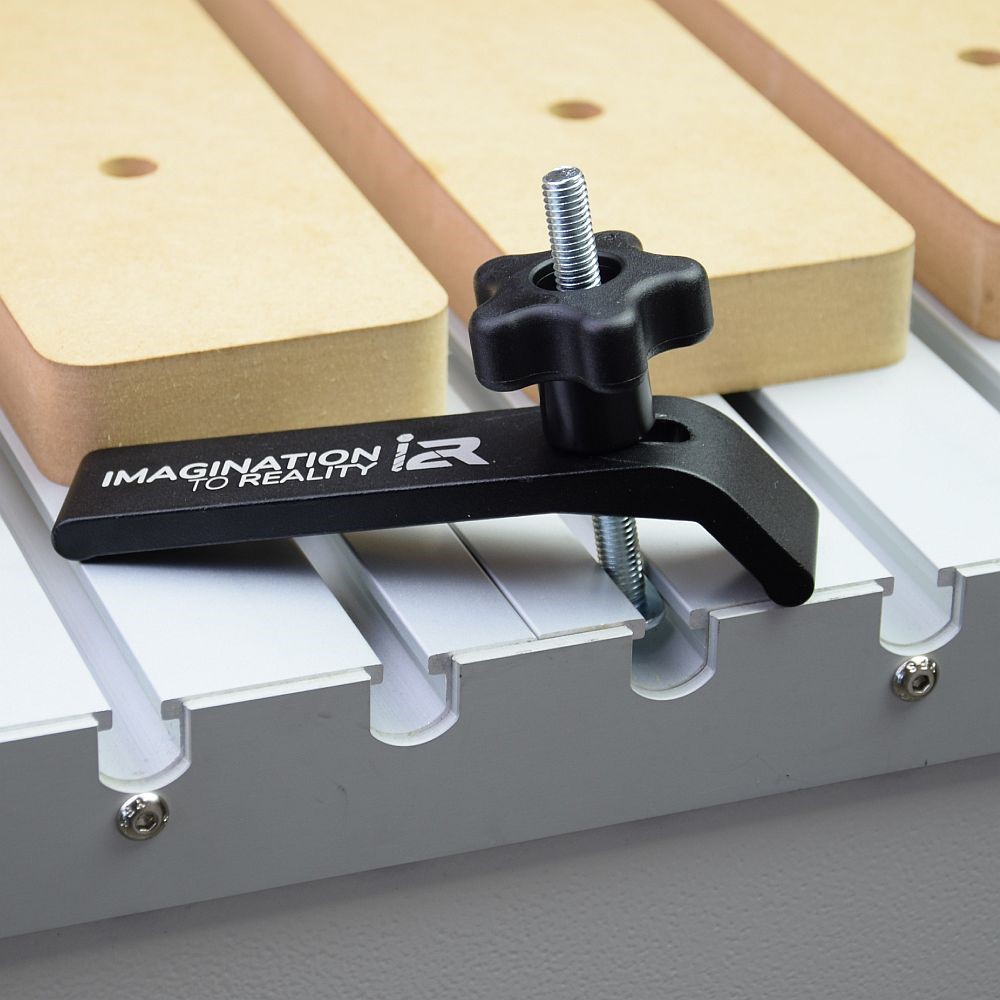

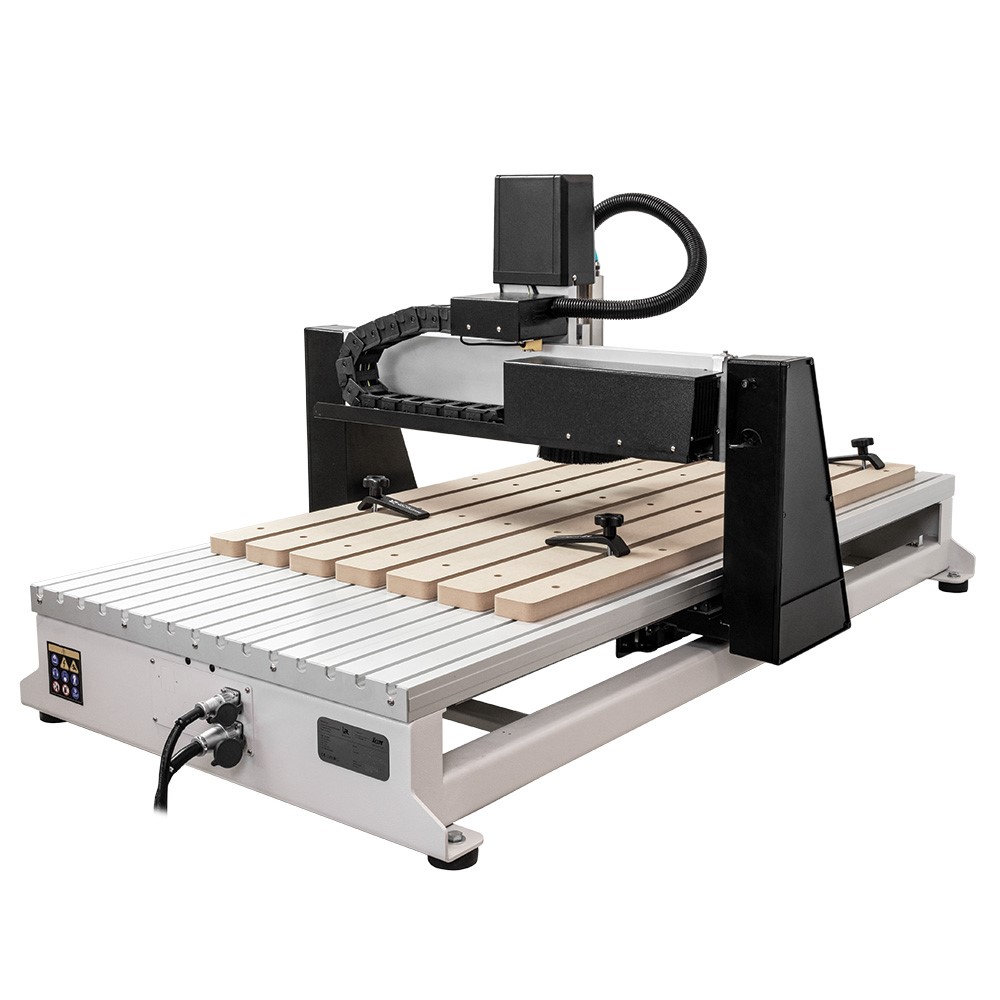

Na robustním svařeném ocelovém rámu je umístěna masivní hliníková stolová deska o tloušťce 40 mm s integrovanými MDF deskami, které přesně podepřou obráběný dílec a chrání vaše nástroje i hliníkový stůl před poškozením při vyřezávání dílců. Mezi MDF deskami najdete vodicí T-drážky, které slouží pro montáž upínacích svěrek nebo upnutí příslušenství, jako jsou odsávací rameno a 4. rotační osa.

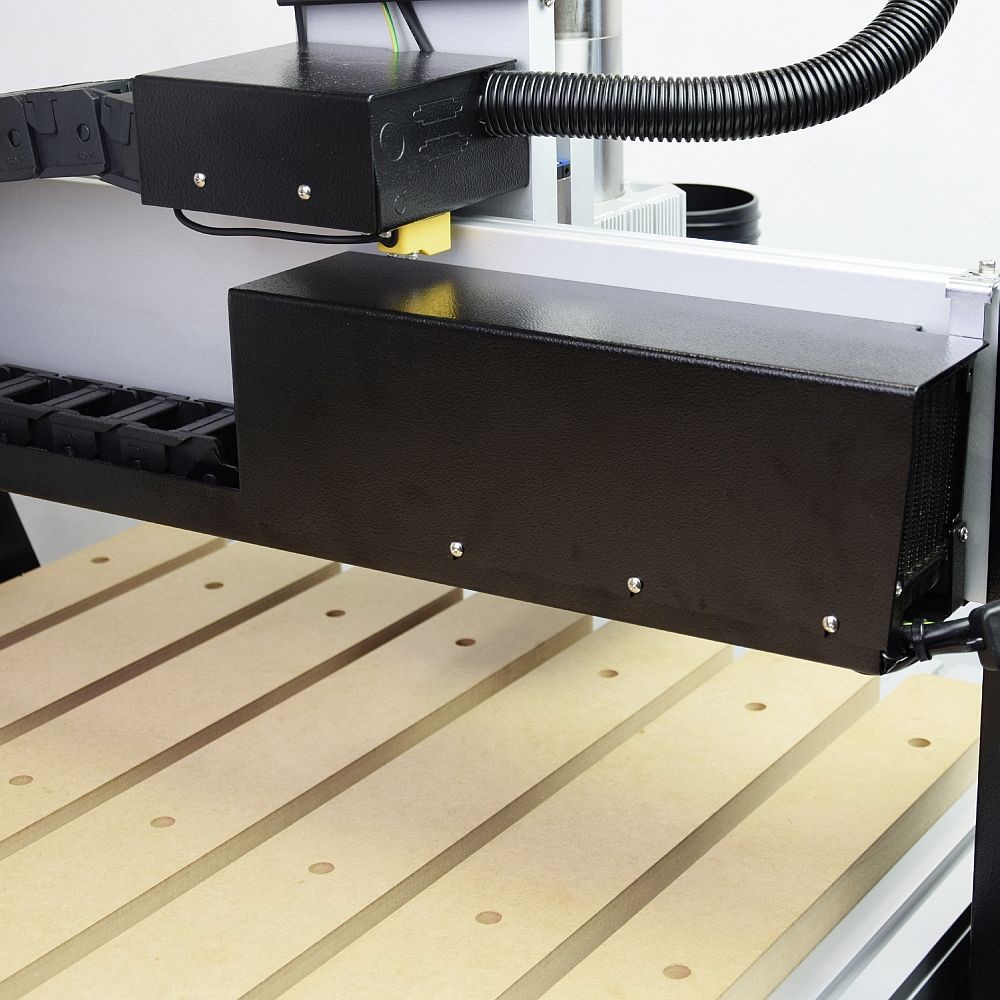

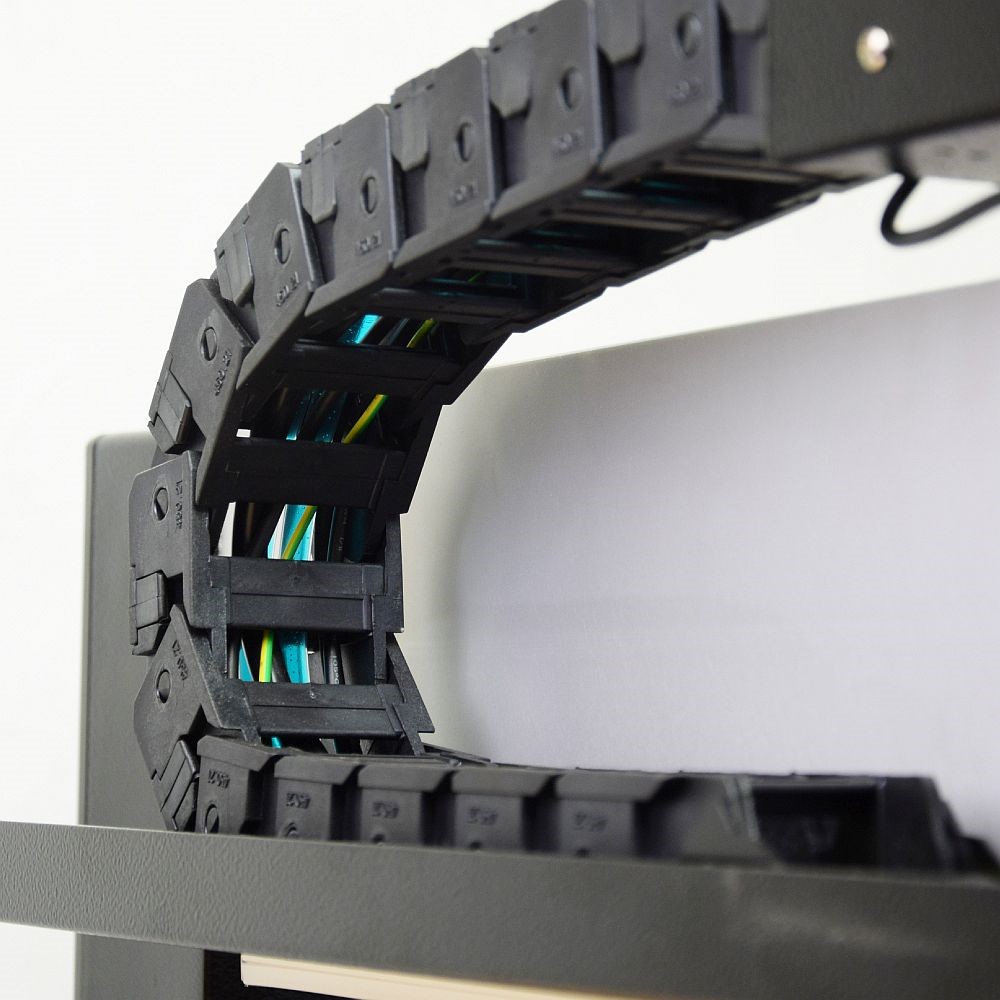

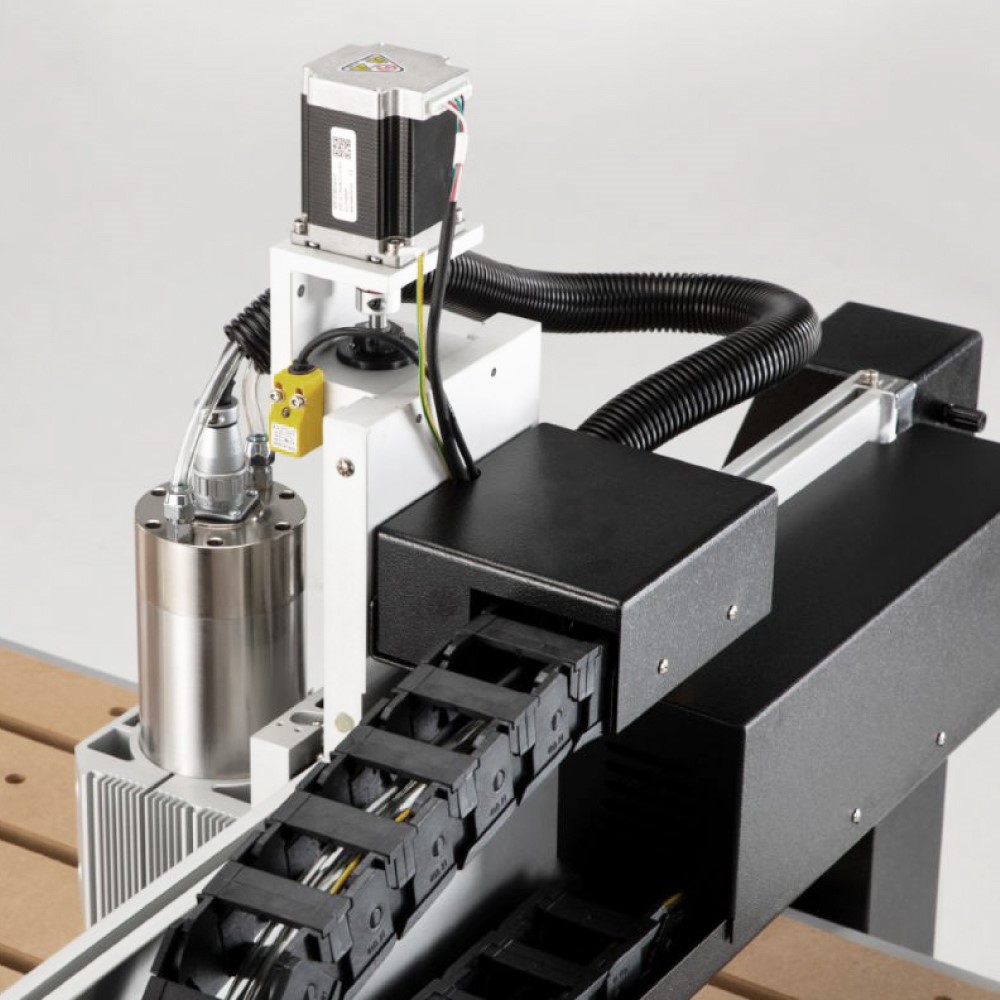

CNC frézky i2R jsou na rozdíl od mnoha konkurentů vybaveny na všech třech osách magnetickými senzory přiblížení, které zabraňují kolizi portálu s koncovými dorazy v mezních polohách. To umožňuje využití funkce HOME, která všechny tři osy zkalibruje. Tím stroji dáte přesně vědět, kde se nachází vřeteno vůči pracovní ploše. Všechny kabely i chladicí hadice jsou chráněny před vytržením, zlomením nebo skřípnutím ve všech třech osách, jelikož jsou integrované a ukryté v ohebných řetězových chráničkách z nylonu.

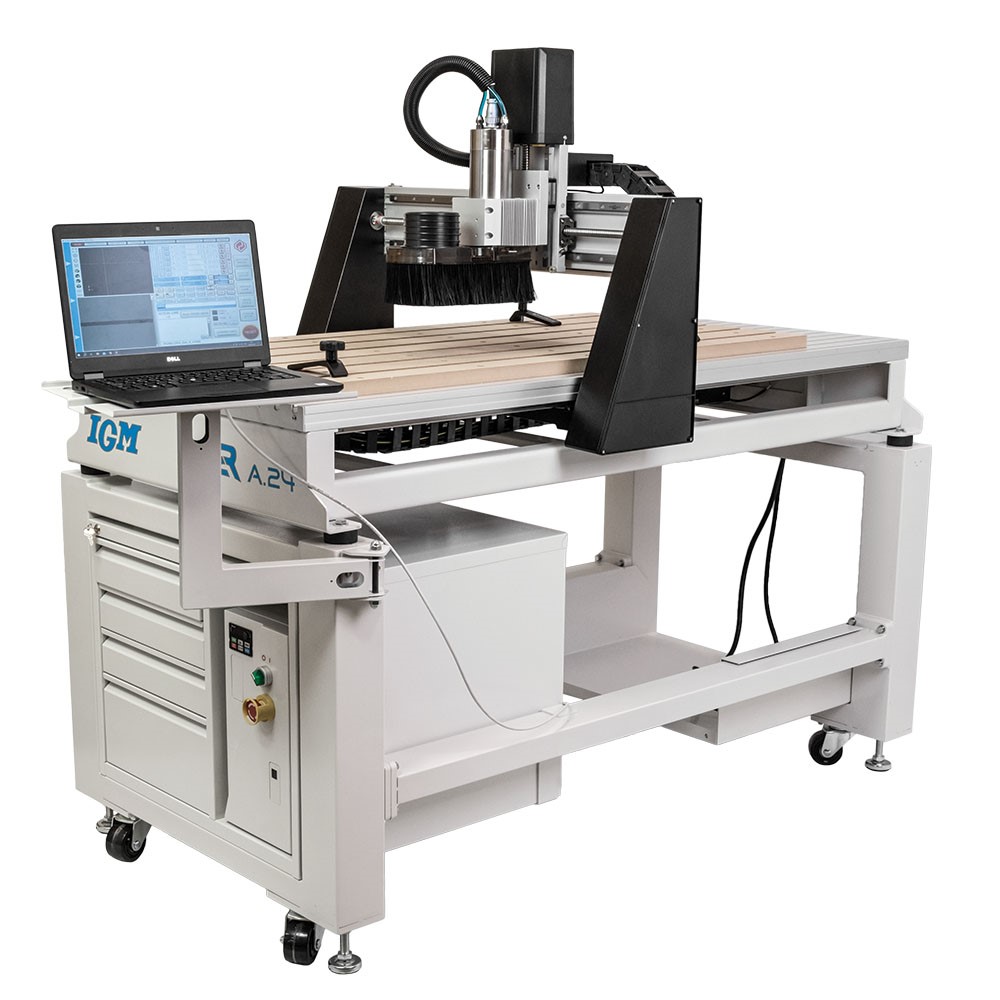

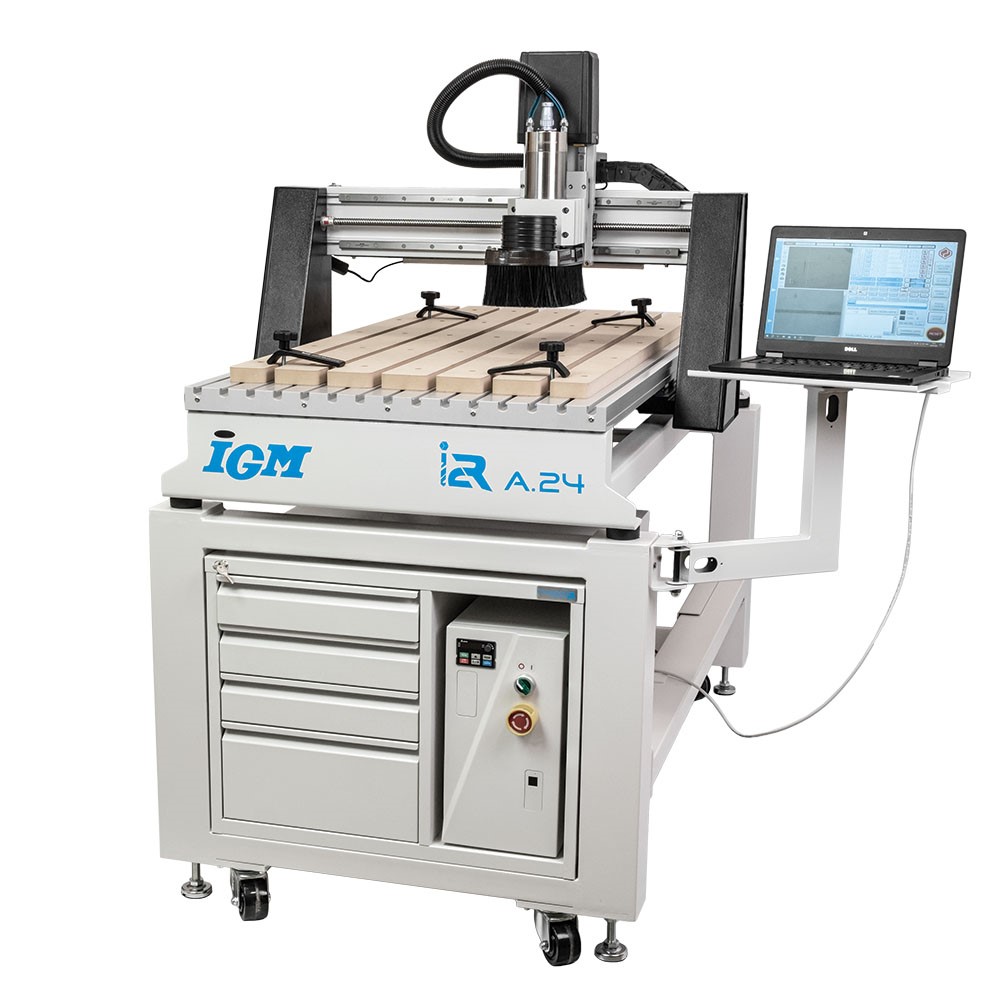

Díky softwaru UCCNC, který je včetně licence dodávaný se strojem, vidíte každý krok stroje v reálném čase na vašem notebooku. Prostřednictvím UCCNC můžete snadno ovládat všechny pohyby i parametry vašeho CNC stroje, měřit hloubku nástroje dotykem na přiložený senzor, ovládat 4. osu nebo sledovat průběh vaší práce v 2D i 3D náhledu. Díky maximální kompatibilitě UCCNC s OS Windows můžete pohyb vaší CNC frézky i2R ovládat i bezdrátově pomocí ovladače na herní konzole Xbox (není součástí balení).

Software UCCNC frézku ovládá, parametry vašeho projektu si ale musíte nejprve připravit v jiném programu. K tomu slouží CAD/CAM software, který váš projekt exportuje do G-kódu. G-kód snadno nahrajete do UCCNC softwaru pomocí jednoho tlačítka, frézku pak stačí pouze nastavit k obrobku a spustit. Vzhledem k pracovním rozměrům CNC stroje A24 doporučujeme zakoupit program VCarvePro, díky kterému můžete tvořit projekty na celé pracovní ploše 610 x 1220 mm. VCarveDesktop umožňuje projektovat pouze s omezenou velikostí pracovního prostoru, a to o rozměrech maximálně 610 x 610 mm.

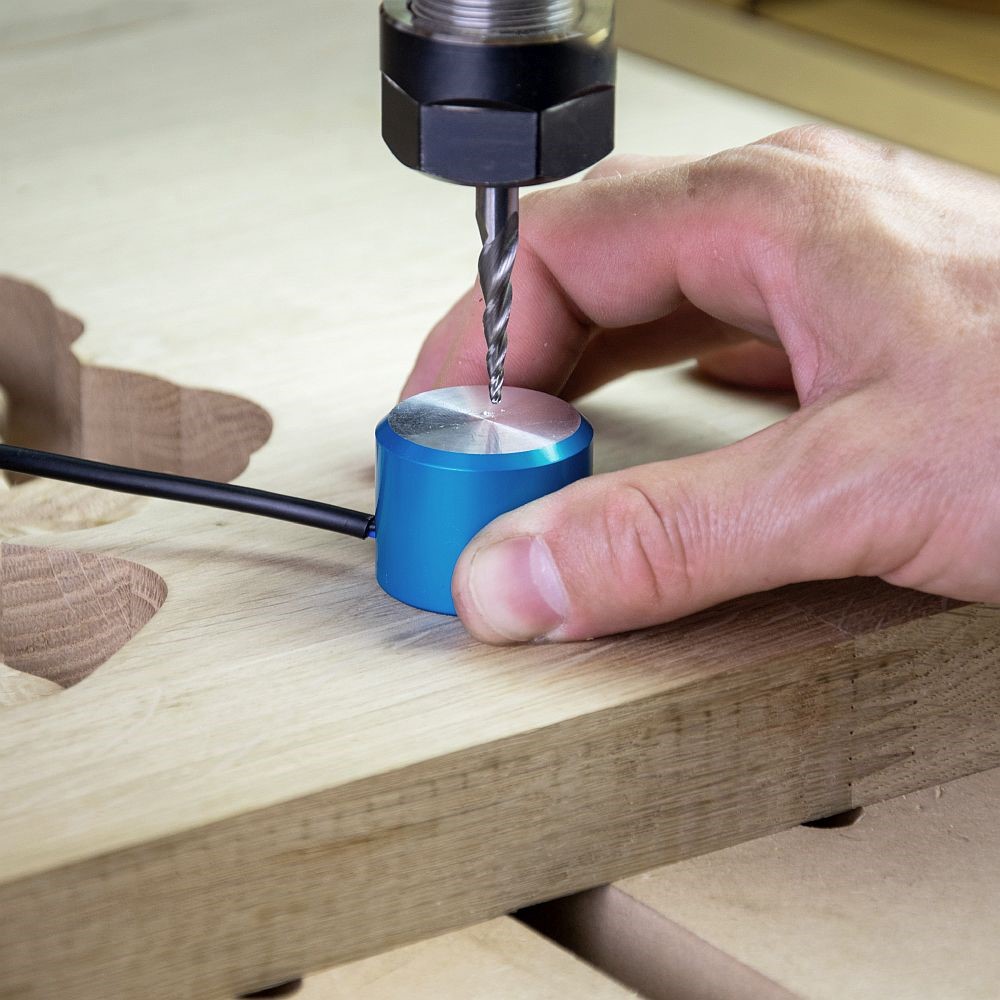

Součástí stroje je dotykový senzor výšky nástroje. Jakmile do vřetena vložíte nový nástroj, je třeba přesně změřit délku vašeho nástroje vzhledem k dílci nebo pracovnímu stolu. Dotykový senzor snadno zapojíte do konektoru na portálu frézky, senzor pak položíte pod nástroj a prostřednictvím programu UCCNC a jeho funkce AUTO Touch-Off se délka nástroje automaticky změří a uloží do programu UCCNC.

Minimální požadavky UCCNC a Vectric softwaru na PC nebo notebook:
• Procesor: 2 GHz
• Operační paměť: 4 GB RAM
• Uložiště: 16 GB
• Operační systém: Windows 7, 8, 10
• Další: USB-A port + Ethernet port

Poznámka:Notebook a CAD/CAM software Vectric není součástí balení.

• Typ: i2R A24
• Doporučené použití: Řemeslník
• Výkon vřetena (230V): 2200 W
• Chlazení vřetena: kapalinou
• Typ kleštin: ER20
• Rozsah kleštin: 1 - 13 mm
• Otáčky vřetena: 0 - 24 000 ot./min
• Max rychlost posuvu v ose X/Y: 6000 mm/min (83 mm/s)
• Max rychlost posuvu v ose Z: 2000 mm/min (33 mm/s)
• Typ vedení: kuličkový šroub 16 mm + prizmatické vedení
• Rozsah v ose X: 610 mm
• Rozsah v ose Y: 1220 mm
• Rozsah v ose Z: 150 mm
• Odsávání: 100 mm
• Rozhraní: UCCNC (PC s OS Windows)
• Rozměry stroje (DxŠxV): 1650 x 950 x 770 mm
• Hmotnost stroje: 150 kg
• Přepravní rozměry (DxŠxV): 1670 x 1000 x 840 mm
• Hmotnost balení: 188 kg

Součást balení:
• CNC stroj A24 s ovládacím boxem
• 2x Kleštiny ER20 (8 mm a 12 mm)
• Odsávací kryt
• 2x Montážní klíč pro vřeteno
• Dotykový senzor výšky nástroje
• UCCNC licence (neomezená)
• 4x Přítlačná svěrka
• Síťový kabel
• Mazací pistole
