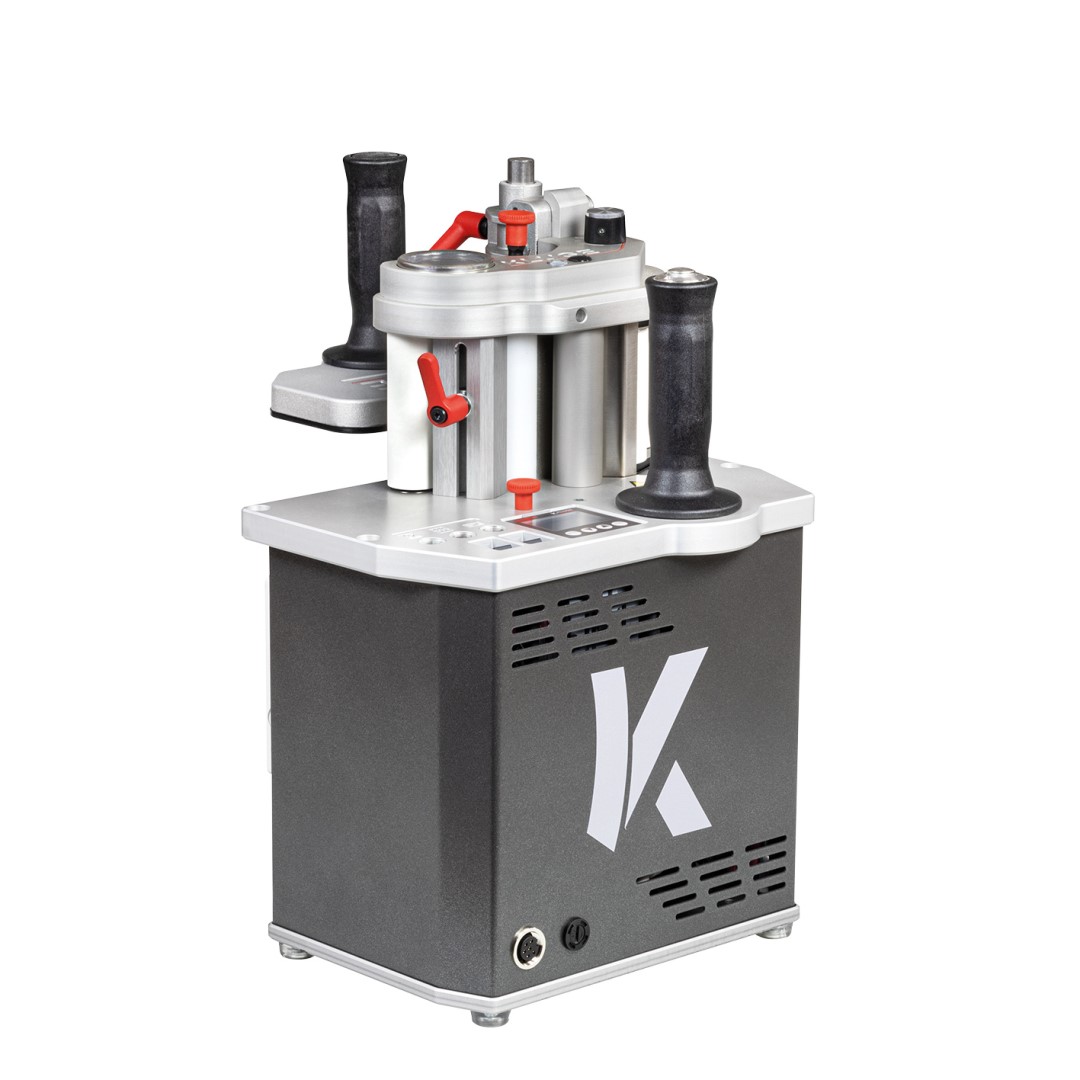

MAFELL 9K0004 Zařízení na tvorbu hran bez spáry HIT-M 103 SA v MAFELL-MAX

Silné stránky a užitek

• Mobilní olepovačka hran s nulovým spojem HIT-M 103 SA
• HIT-M je první a jediné mobilní zařízení pro vytvoření optického nulového spoje. Pomocí techniky vstřikování horkého vzduchu lze zpracovat všechny komerčně dostupné neviditelné spojovací hrany s nanesenou funkční vrstvou - bez použití dalšího lepidla.
• HIT-M lze flexibilně používat a je ideální pro složité komponenty. Ukazuje své silné stránky zejména u volných tvarů nebo těsných poloměrů.
• Lze zpracovávat dokonale rovné, šikmé, zakřivené a kulaté deskové materiály i tvarované díly. Je velmi snadné dosáhnout šikmých řezných ploch až do 55 °.
• Pracovní teplota je dosažena několik sekund po zapnutí jednotky. U HIT-M odpadají časově náročné změny barev nebo čištění lepicího hrnce.

Stěžejní oblasti použití

• Optimální pro větší lisované díly a pro použití na staveništi
• Pro deskové materiály s výškou hrany až 103 mm
• Nosnou desku lze pro nakloněné hrany panelu otočit až o 50 °
• Automatické podávání hran s detekcí hran jako funkce zastavení
• Díky přehlednému uspořádání ovládacích prvků je práce s HIT-M snadná a intuitivní
• Připojovací zásuvka pro volitelně dostupný nožní spínač
• Díky speciálně poháněnému přítlačnému válci varianty SA lze bez problému vytvářet extrémní vnitřní poloměry nad 10 mm
• Vytváření hran na šikmých plochách lze provádět několika pohyby rukou
• Ve spojení s obráběcím stolem BAT se z mobilního zařízení na tvorbu hran bez spáry stane polo stacionární systém
• Díky dokonalému přiložení obrobku s posouvatelnými kuličkovými rolničkami lze vykonat téměř
• všechny situace tvorby hrany
• Při mobilním používání se přitom dosahují úhly až 50°, pomocí pneumatického nastavení úhlu na obráběcím stole pak až 55°

Technické parametry

• Jmenovité napětí 230 V
• Jmenovitý příkon 3050 W.
• Výška hrany 10 - 103 mm
• Úhel naklopení 0 - 50 °
• Tloušťka hrany 0,4 -3,0 mm
• Vnitřní poloměr min. 10 mm
• Doba zahřívání 30 s
• Teplota max. 520 stupňů Celsia
• Plynulý posuv vpřed 1 - 5,5 m / min
• Přípojka stlačeného vzduchu 6 - 10 barů
• Hmotnost 10,9 kg
• Rozměry (D x Š x V) 220 x 160 x 400 mm

Rozsah dodávky

• 1 otočně poháněný válec
• 1 Tanos Systainer velikost 5
• 1 otočná podpěrná deska
• 1 čisticí kartáč
• 2 zajišťovací šrouby (krátké a dlouhé)
• 1 šestihranný imbusový nástavec 3 mm
• 1 šestihranný imbusový nástavec 4 mm
• 1 šestihranný imbusový nástavec 5 mm
• 1 šestihranný nástrčný klíč 6 mm
• 1 připojovací sada 5 m (napětí / stlačený vzduch)
