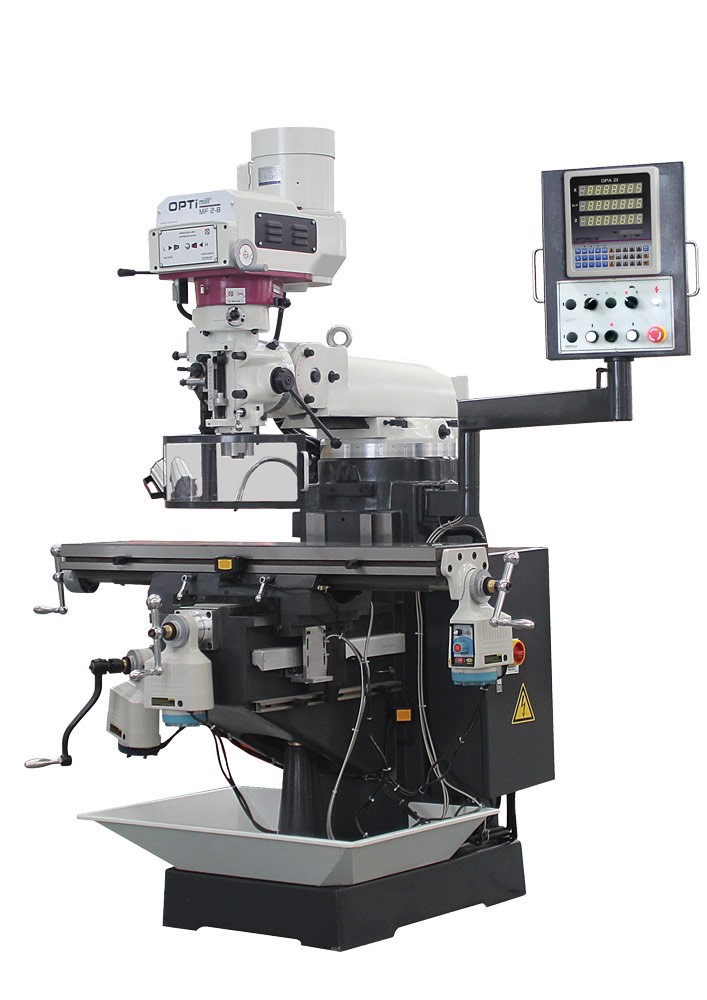

OPTIMUM Univerzální frézka OPTImill MF 2-B
Univerzální vrtačko-frézka s mechanickým variátorem pro plynulou regulaci otáček. S digitálním odměřováním polohy DPA 31 Plus.
Skladem u dodavatele
- Těžké, masivní provedení z kvalitní Meehanite litiny
- Vysoká přesnost oběhu díky kuželíkovým ložiskům, <0,01 mm měřeno na pinole
- Nastavitelná rybinová vedení 55° v osách X a Z
- Nastavitelné ploché vedení v ose Y
- Chladicí zařízení

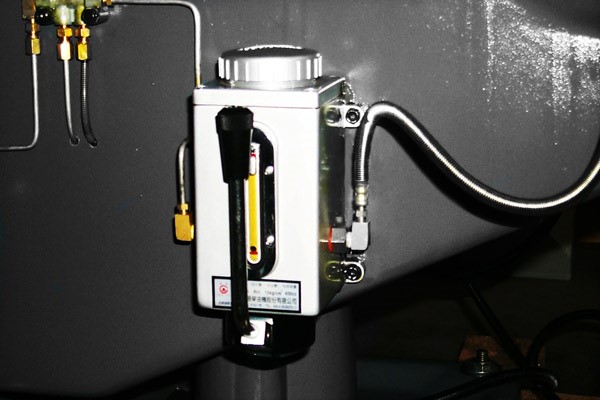

- Centrální jednotka mazání

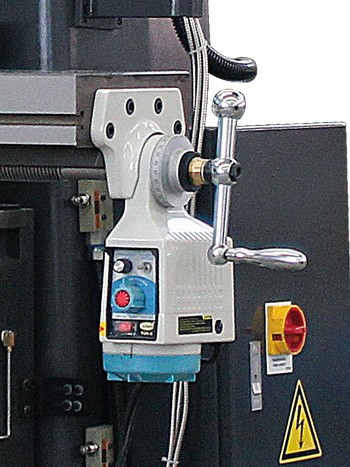

- Strojní posuv osy X, Y a Z
- Masivní a velký křížový stůl s přesně vybroušený povrchem a T-drážkami
- Frézovací hlavu lze naklopit o ± 45°
- Jemný přísuv pinoly
- Nastavitelný doraz vrtací hloubky pomocí milimetrové stupnice
- Pravý / levý chod
- Plynulá regulace rychlosti
- Vřeteno uložené v přesných ložiscích
- Mechanická brzda vřetene
- Velký, výškově stavitelný ochranný kryt sklíčidla s mikrospínačem

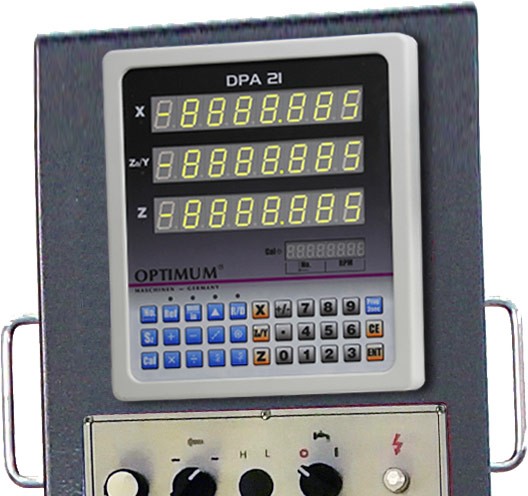

- Digitální odměřování polohy DPA 31 Plus:
- Výrazné snížení výrobního času
- Snadné použití
- Vyšší přesnost obrábění
- Měřící lišta s čtecí hlavou na ose X
- Magnetické pásky ose Y a Z
- Přehledná tlačítka
- Antireflexní displej
| Výrobce | OPTIMUM |
| Vrtací výkon trvalý | ocel | (S235JR) 20 mm |
| Vrtací výkon max. | ocel | (S235JR) 24 mm |
| Max. průměr stopkové frézy | 25 mm |
| Max. průměr nožové hlavy | 76 mm |
| Vyložení | 15-415mm |
| Rozměry pracovního stolu | 1246×230mm |
| Max. zatížení stolu | 200 kg |
| T-drážky | počet | 3 |
| T-drážky | velikost drážky | 16 mm |
| T-drážky | rozteč | 63 mm |
| Kužel vřetene | ISO40 DIN 2080 |
| Rozsah posuvu - osa X | ruční 690 mm / strojní 610 mm |
| Rozsah posuvu - osa Y | ruční 310 mm / strojní 230 mm |
| Rozsah posuvu - osa Z | ruční 390 mm / strojní 310 mm |
| Otáčky | 60–4200ot/min |
| Počet rychlostních stupňů | 2, mechanická plynulá regulace |
| Rozsah posuvu frézovací hlavy | 312 mm |
| Strojní posuv pinoly | 0,038 / 0,076 / 0,152 mm/ot |
| Max. vzdálenost vřetene a stolu | 405 mm |
| Průměr pinoly | 86 mm |
| Zdvih pinoly | 127 mm |
| Úhel naklopení frézovací hlavy | -90° / vertikálně - 45 °až +90° / vertikálně + 45 ° |
| Úhel otáčení frézovací hlavy | 360 ° |
| Výkon motoru chladícího čerpadla | 90 W |
| Příkon | 3 kW |
| Elektrické připojení | 400 V |

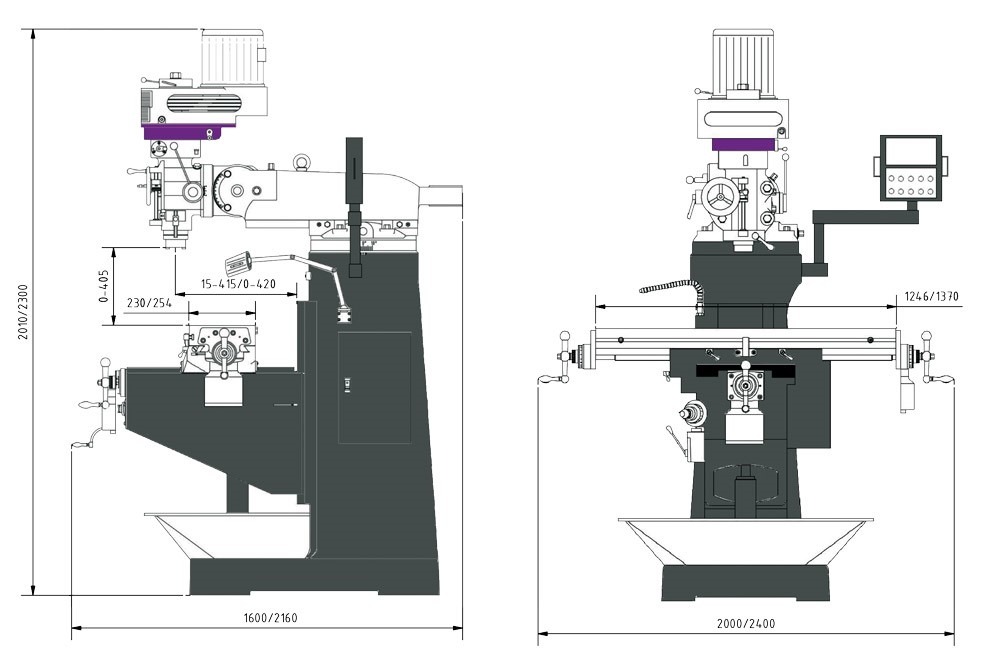

| Rozměry (š × v × h) | 2000×2010×1600mm |
| Hmotnost | 1000 kg |
- Digitální odměřování polohy DPA 31 Plus
- Vana na třísky
- Chladicí zařízení
- Seřizovací nářadí
- Strojní posuv stolu v ose X,Y,Z
